晶沛大体积多通路气液电集成滑环介绍

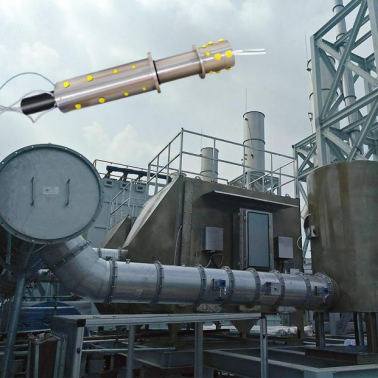

在自动化或者其他装备领域，气液电信号集成式滑环是不可或缺的，晶沛电子作为老牌滑环制造厂家，也为全球客户提供了近千种这类气液电信号集成一体旋转传输的解决方案。下面介绍的这款气液电信号集成滑环型号为LPPL000-14L-01A-4005-01E3，集成了14路液体通路、1路气体通路、40路5A电流通路和1路千兆信号通路。

该型集成式滑环最大的特点是其气液模块，其转子和定子分别采用SUS304和马氏体这两种不同的特种不锈钢加工而成，该产品气液滑环的液体模块部分集成有冷却水和液压油通路，其中液压油通路可承受最高250Bar的压力。加上剩下的1路气体通路之后，气液滑环模块的达到了长度1092mm，除了长度无出其右，该模块的压力承受能力，也是晶沛气液集成滑环中的翘楚。

该型号产品的电滑环模块安装在气液滑环定子端，其线材穿过气液滑环中心的通孔，集成了40路5A电流通路，被安装在气液模块的转子末端，为了满足终端设备的使用需求，其所用的导线也是特殊的10芯特殊屏蔽线材，信号线材是LAPP CAT5e网线，接头则是常规网线用的RJ45接头。为了进一步保护导线的安全以及方便安装，该型号集成滑环的电滑环模块尾部外还增加了一块端盖，端盖开有侧孔，电滑环的定子导线从侧孔中向外伸出。
