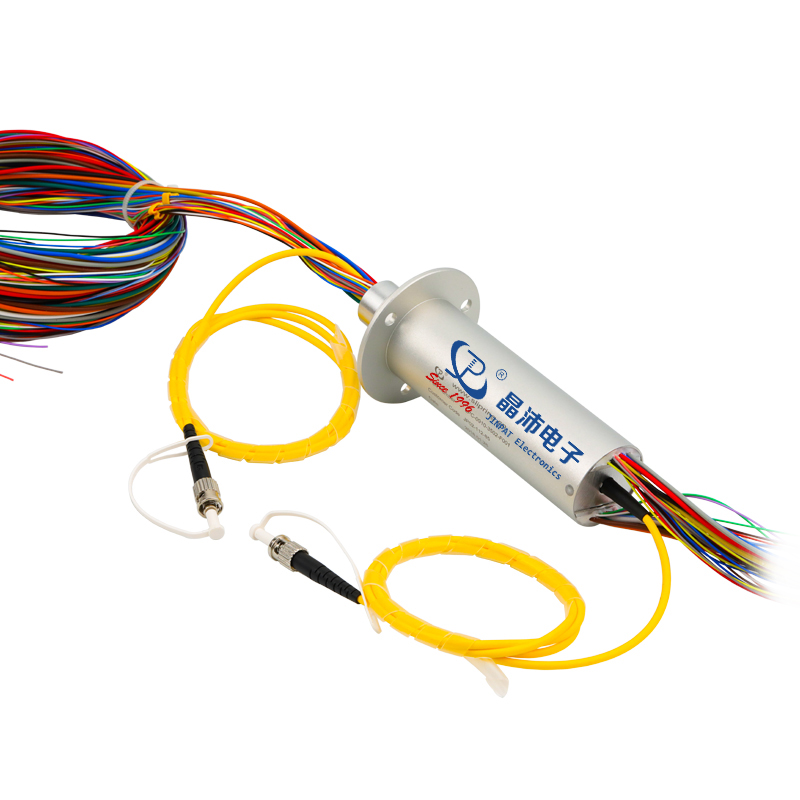

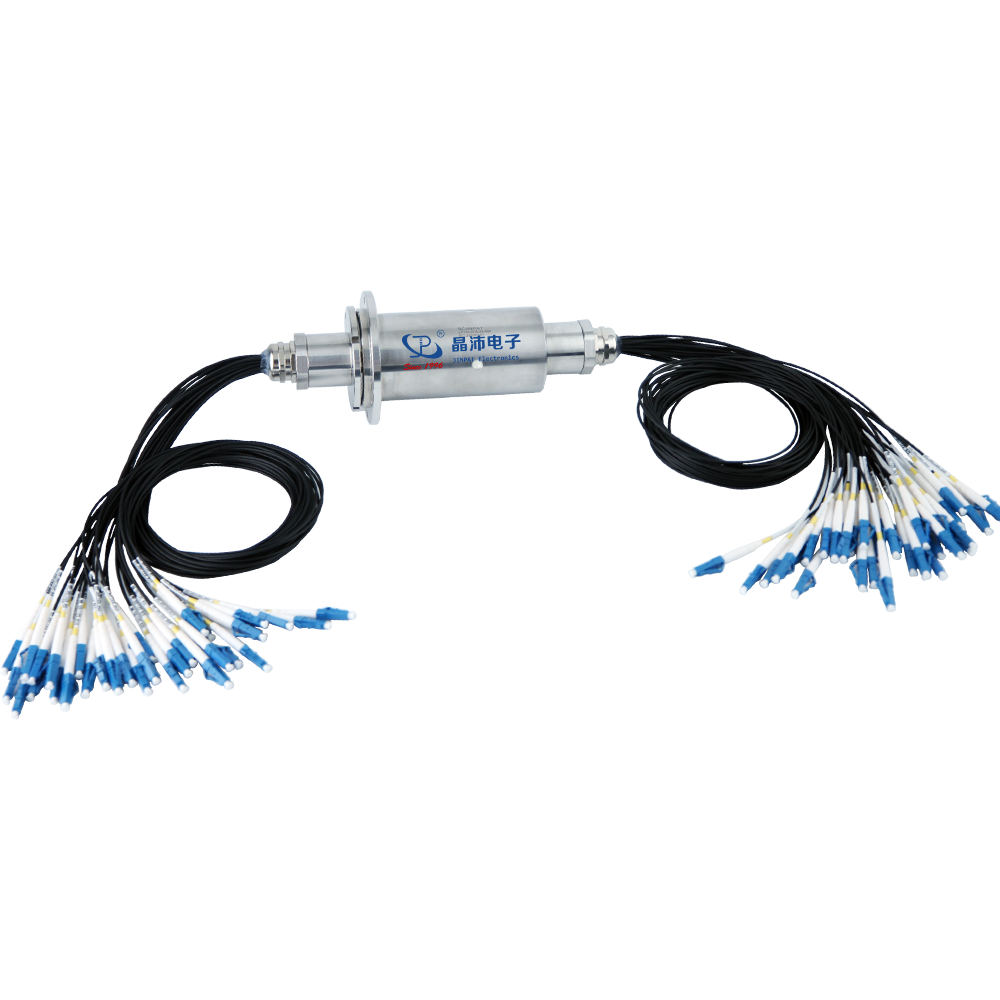

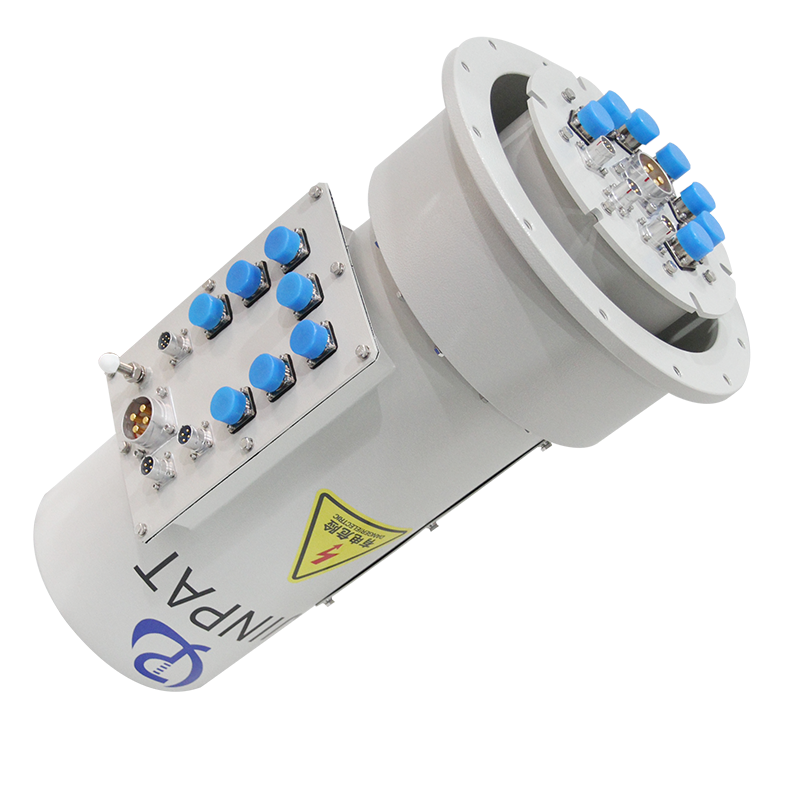

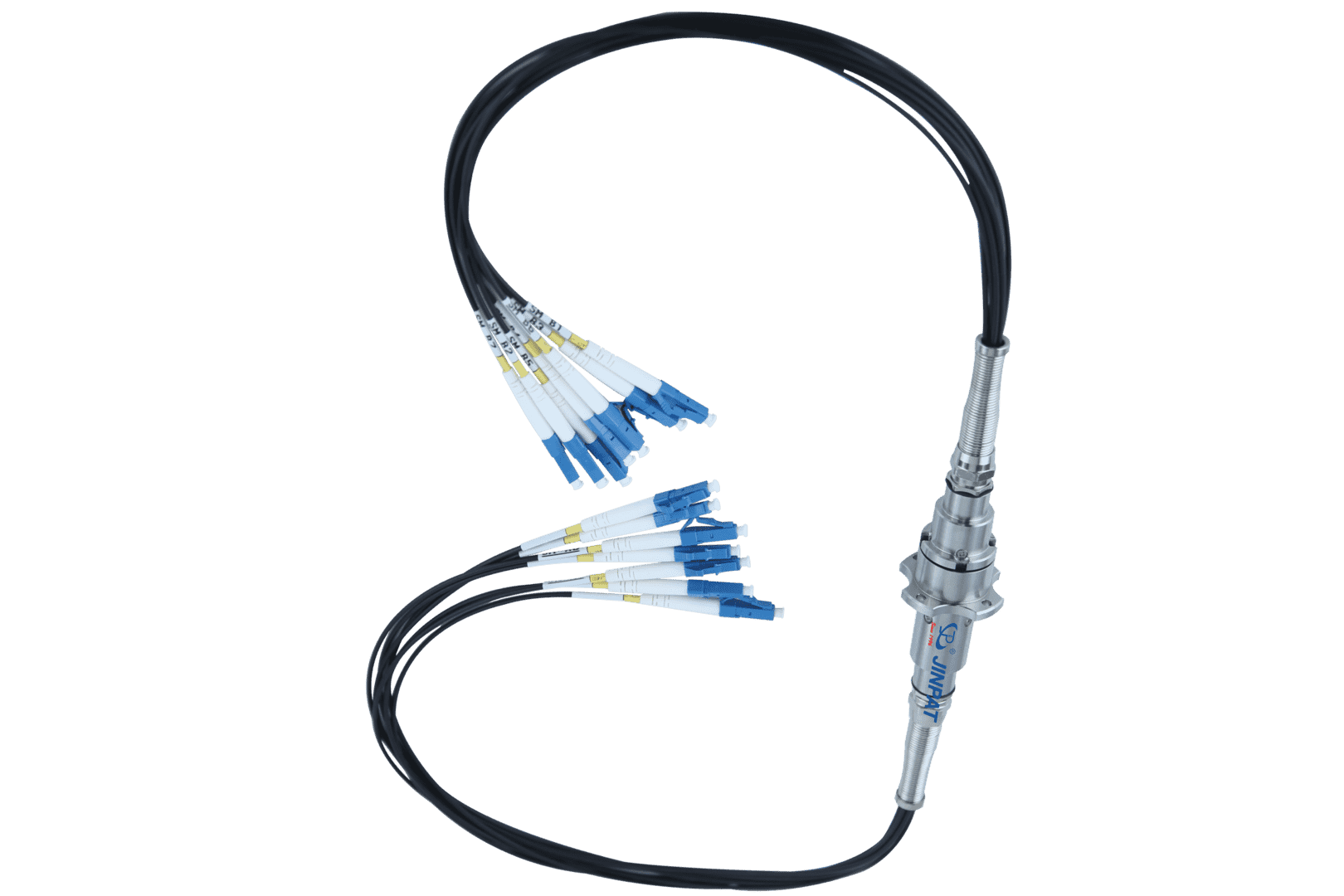

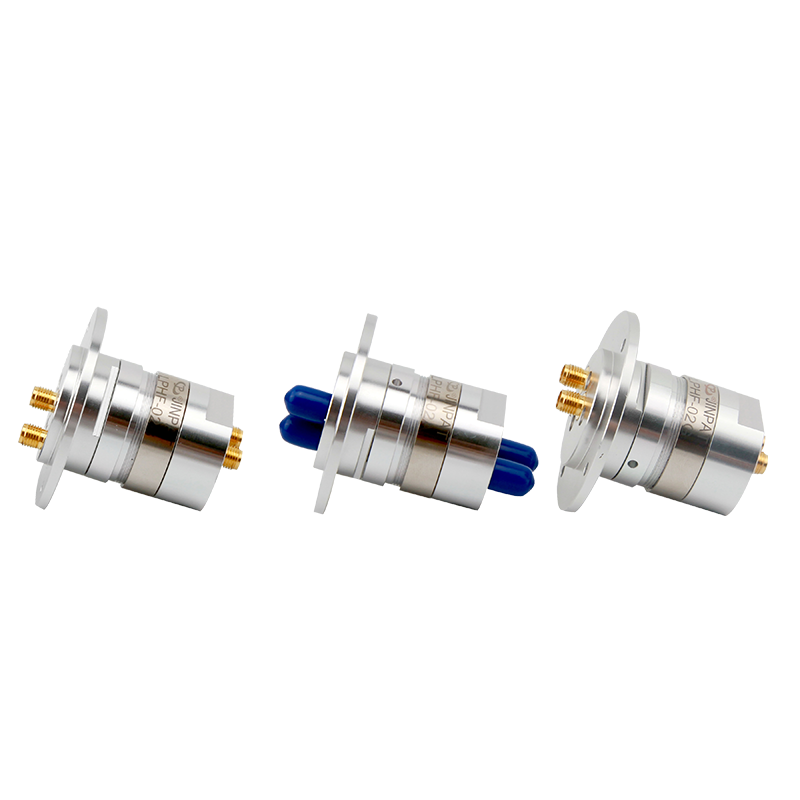

高频光纤系列

高频光纤系列

标准产品

查看更多

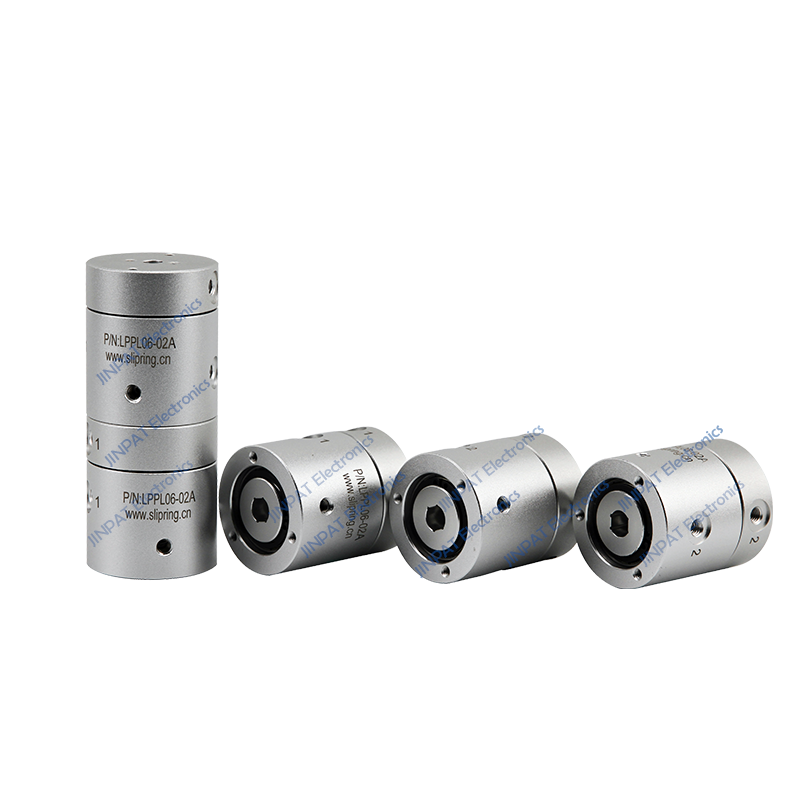

旋转接头系列

旋转接头系列

标准产品

查看更多

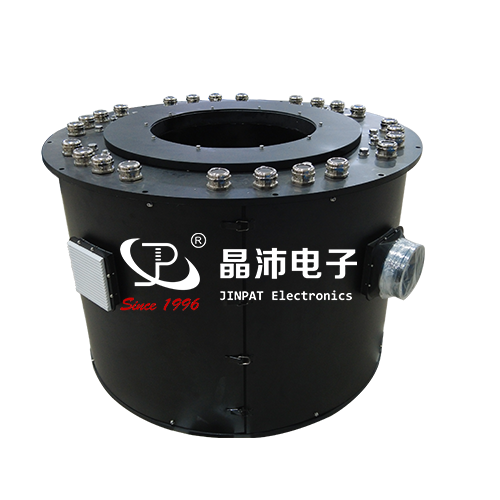

大电流滑环系列

大电流滑环系列

标准产品

查看更多
典型定制案例

典型定制案例

标准产品

查看更多

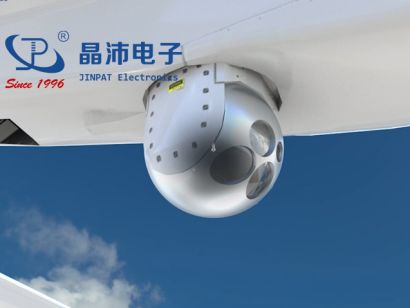

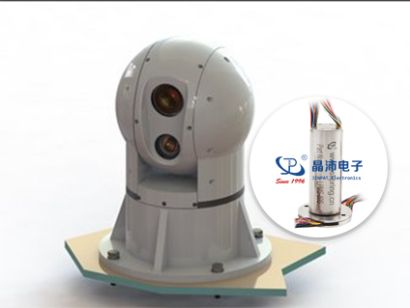

直升机光电吊舱滑环

直升机光电吊舱滑环

查看更多

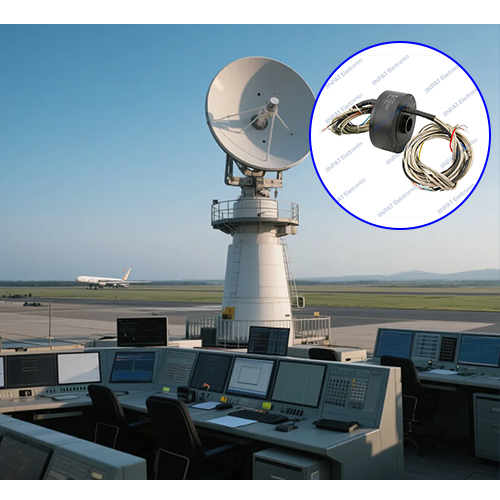

空中管制雷达滑环

空中管制雷达滑环

查看更多
飞行控制滑环

飞行控制滑环

查看更多

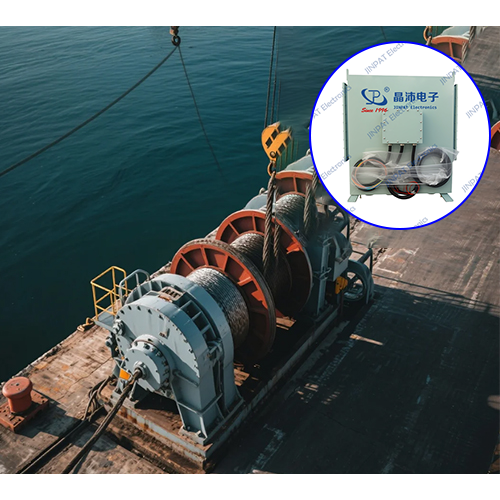

在岸电缆绞车滑环

在岸电缆绞车滑环

查看更多

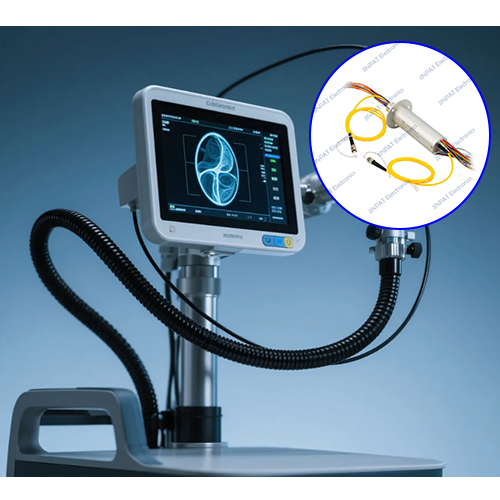

医用内窥镜滑环

医用内窥镜滑环

查看更多

    应用产品

    深圳市晶沛电子有限公司于1996年进入滑环行业,专注于高精密滑环产品的研发、生产、销售,荣获了高新技术企业、专精特新企业等称号。

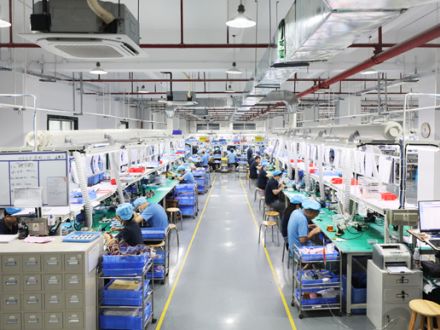

    公司秉承“精益求精,客户至上”的原则,不断发展壮大,深圳总厂面积约8000平米,惠州分厂面积约4000平米,自动化和半自动化生产、检测设施设备齐全。总员工人数400+,拥有一支由多名曾在跨国大企业及国内著名研究所工作多年的资深工程师组成的研发队伍(工程研发技术人员80+)。晶沛电子以研发团队为技术先锋,生产品质为关键保障,为航空、航天、航海、医疗、消费电子、工业自动化控制、工程机械等各个领域提供高可靠性部件,为全球客户提供高品质产品和服务。


    晶沛电子通过ISO9001质量管理体系、ISO14001环境管理体系、FCC、CE、REACH、RoHs、 BV船级社等一系列国外认证,凭借强大的的技术研发实力、优秀的产品品质和高响应度的售后服务,晶沛滑环已远销海外欧美日韩各发达国家和地区,和通用电气、西门子、霍尼韦尔、惠普、那发科等国外企业以及大量中小企业建立了良好的合作关系

    目前公司拥有国家专利70多项,包含发明专利7项,填补了多项国内滑环市场空白,解决了之前全部依赖进口的瓶颈,提高了航空、航天、航海、医疗行业滑环产品国产化比率。


    晶沛电子立志成为有作为的中国创新企业,始终奋斗在技术自强的道路上,为中国智造发力!


















    了解更多

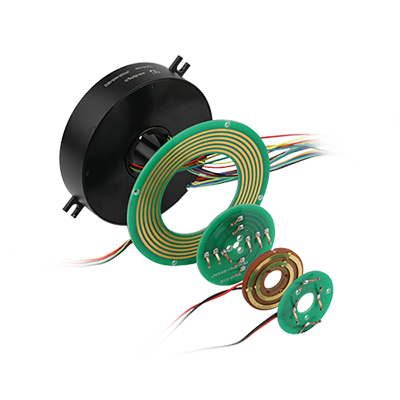

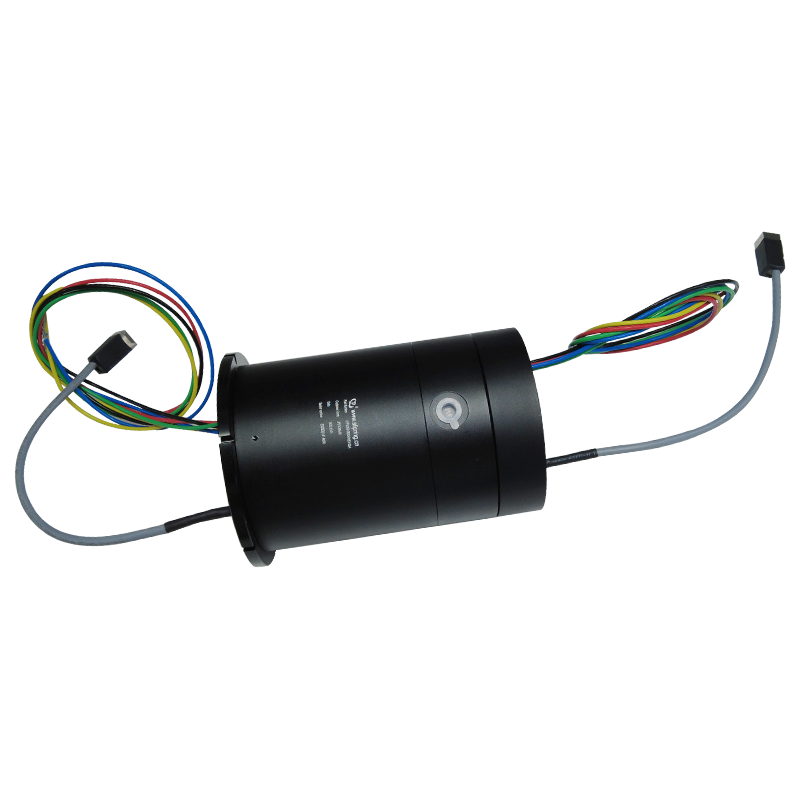

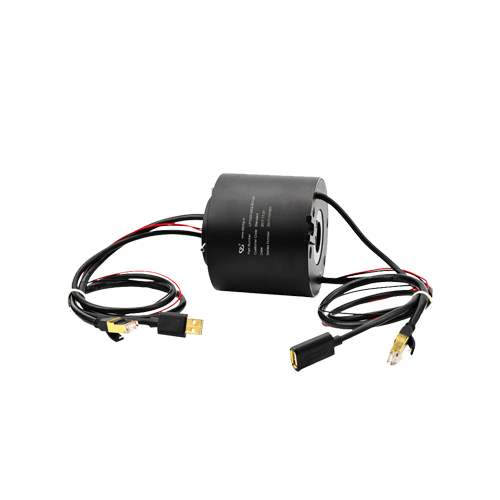

    3D高频滑环

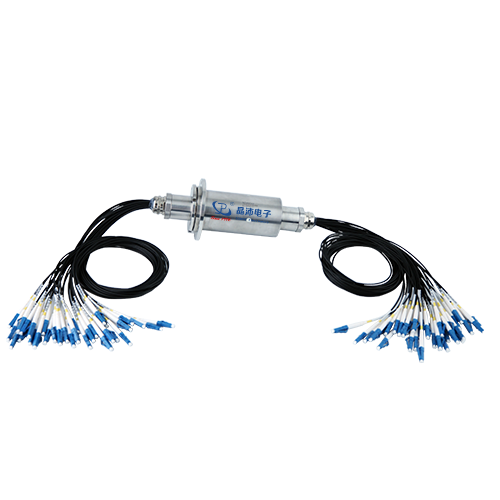

    3D光纤滑环

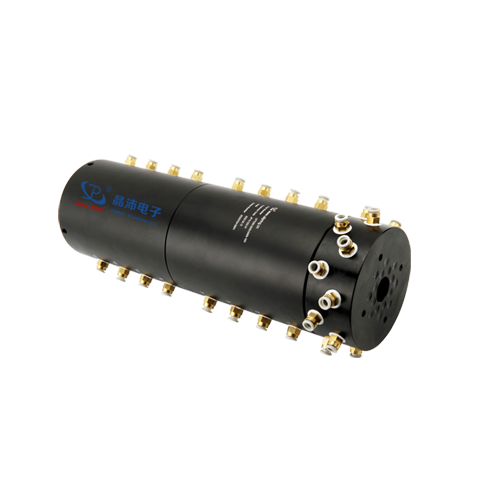

    3D气液滑环

    3D大电流滑环

      关于晶沛

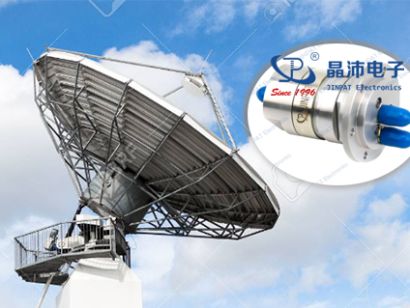

      • 01为雷达系统量身打造的高性能信号传输方案

      • 02500米级海工专用滑环

      • 03晶沛高转速滑环:突破极限的双重飞跃

      • 04紧凑身形,强大核心——晶沛高集成滑环新突破

      什么是滑环?

      What is a slip ring?

      什么是滑环

      滑环,就是负责为旋转体连通、输送能源与信号的电气部件。根据传输介质来区分,滑环分为电滑环、流体滑环、光滑环,也可通俗的统称为“旋转连通”或“旋通”。滑环通常安装在设备的旋转中心,主要由旋转与静止两大部分组成。旋转部分连接设备的旋转结构并随之旋转运动,称为“转子”,静止部分连接设备的固定结构的能源,称为“定子”. 了解更多>>

      滑环问答

      Slip rings faqs

      • ★ 什么要使用滑环?‌

        滑环用于解决旋转运动中电力、信号或数据的连续传输问题,能够实现360°无限制旋转,避免电缆缠绕,简化系统结构,提高设备的可靠性和运行效率。滑环不仅支持电流传输,还能传输控制信号、数据、视频甚至高频和光纤信号,广泛应用于机器人、旋转平台、风力发电、雷达等领域。通过选用不同防护等级,滑环还能适应各种复杂或恶劣环境,有效降低维护成本,保障设备长期稳定运行。

      • ★ 电滑环的工作原理是什么?

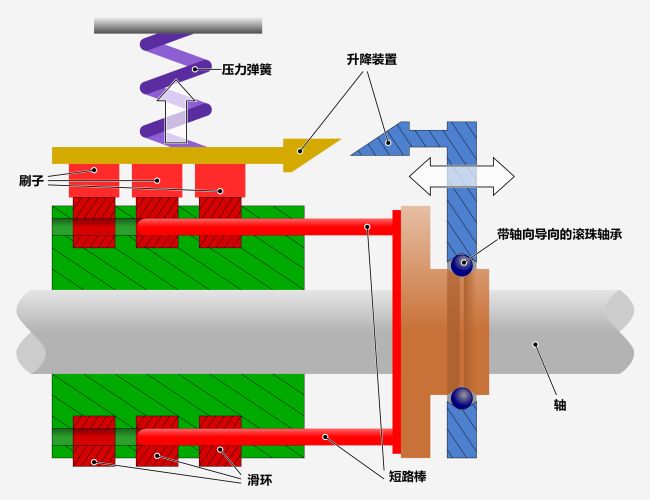

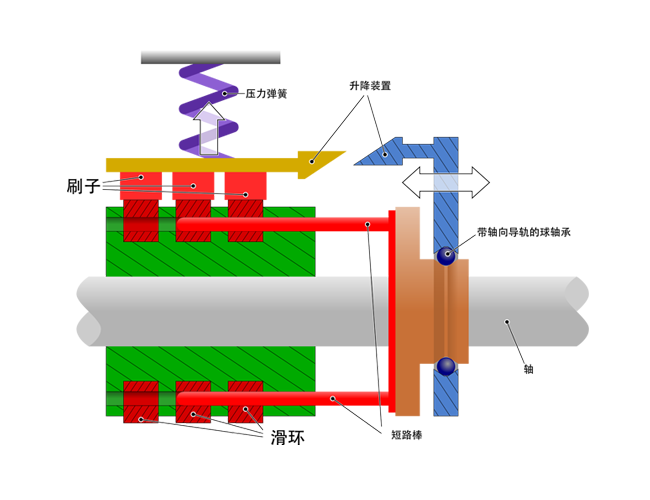

        通过滑动接触的方式,在设备旋转时实现电流或电信号的连续传输。它通常由定子(静止部分)和转子(旋转部分)组成,内部的刷子(如金属刷或碳刷)持续压在与之对应的导电环上。随着转子旋转,刷子与导电环保持稳定接触,从而把电源)或信号从固定端可靠地传送到旋转端,实现360°无限制旋转下的供电或数据传输

      • ★ 滑环使用寿命有多长?可以连续旋转多少圈?

        晶沛滑环凭借其卓越的设计和高端材料,最高可达到3亿转,为客户提供极长的使用寿命。一般滑环的使用寿命在100万到上亿圈之间,具体取决于材料、设计、工作环境及维护情况。在正常条件下,晶沛滑环可连续运行5到10年,并支持360°无限制连续旋转,不受旋转圈数限制。高端型号采用贵金属触点和优化结构设计,寿命可达数千万至上亿圈。需要注意的是,恶劣环境(如高温、潮湿、腐蚀等)可能加速滑环磨损,定期的维护和清洁则能有效延长滑环的使用寿命。选择晶沛滑环,确保您的设备在长时间高效运转中保持稳定与可靠。

      • ★ 过孔式滑环、帽式滑环、盘式滑环有什么区别?

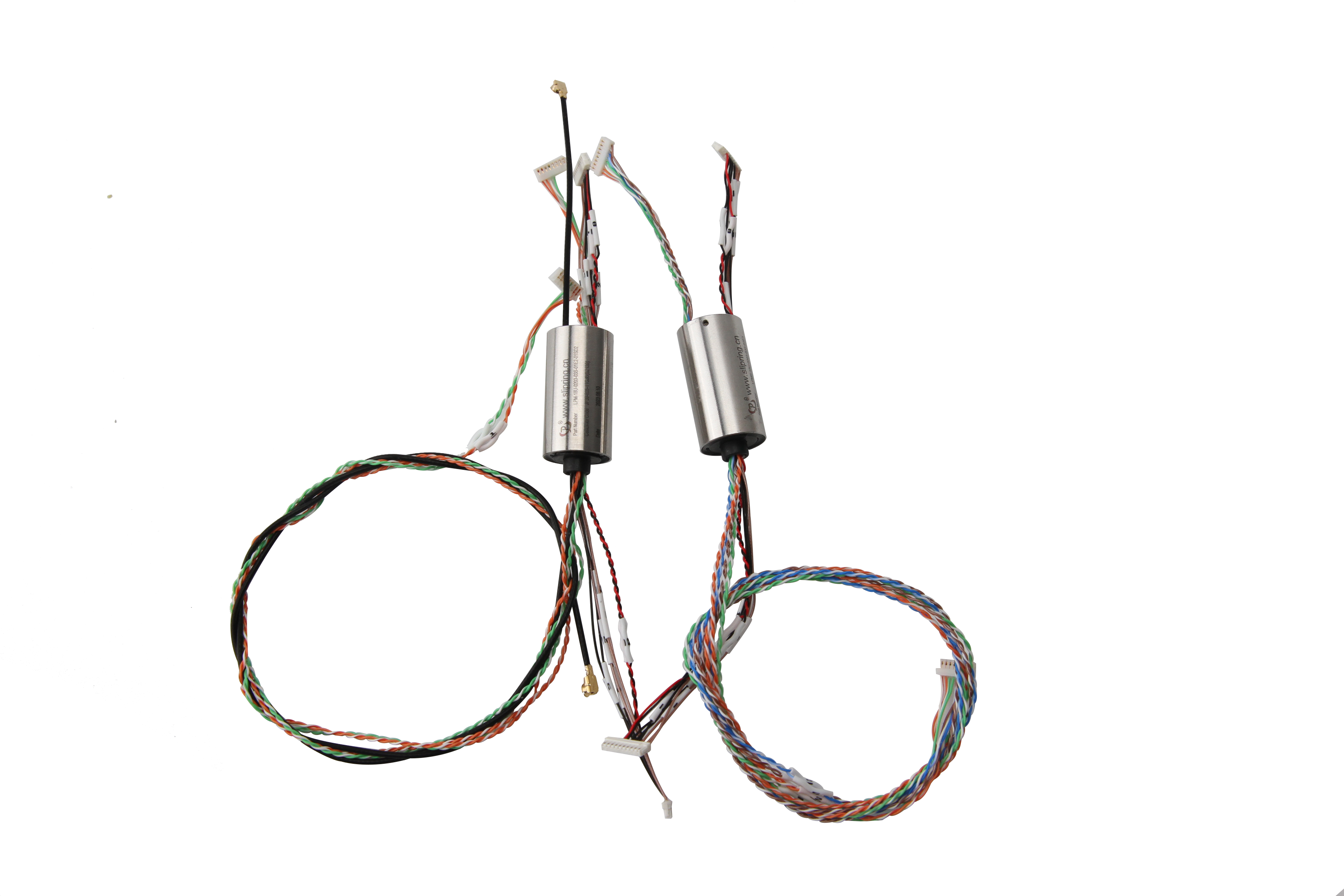

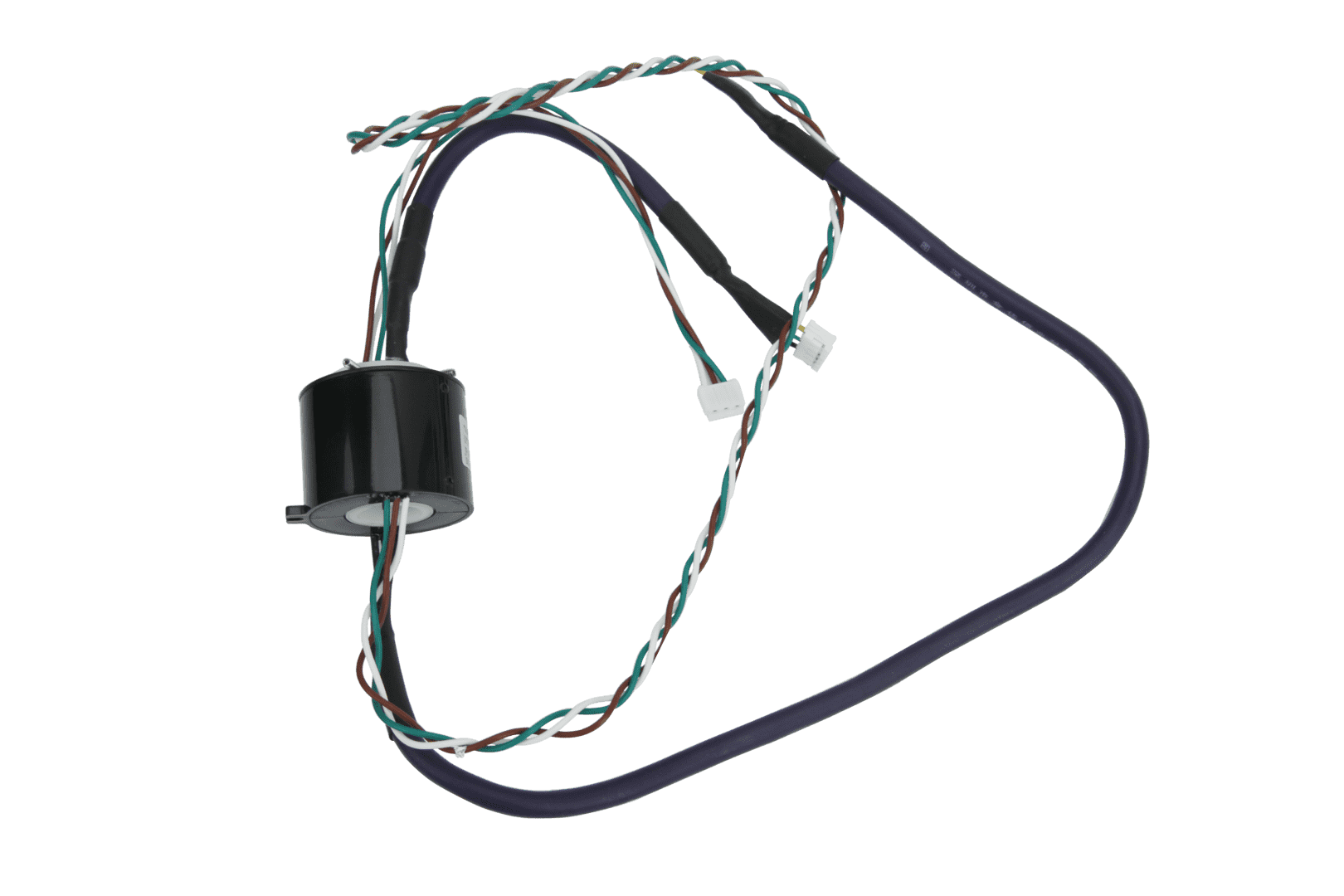

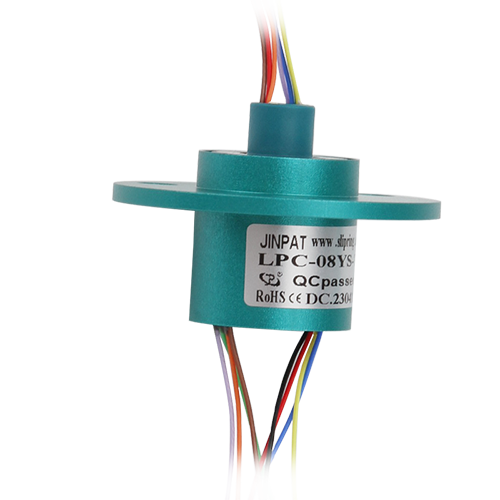

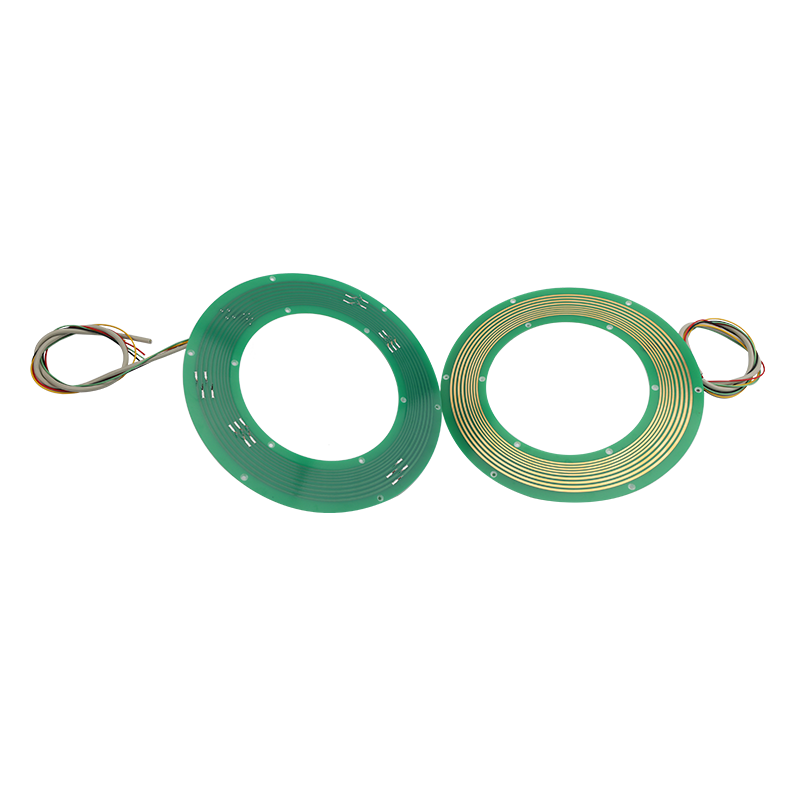

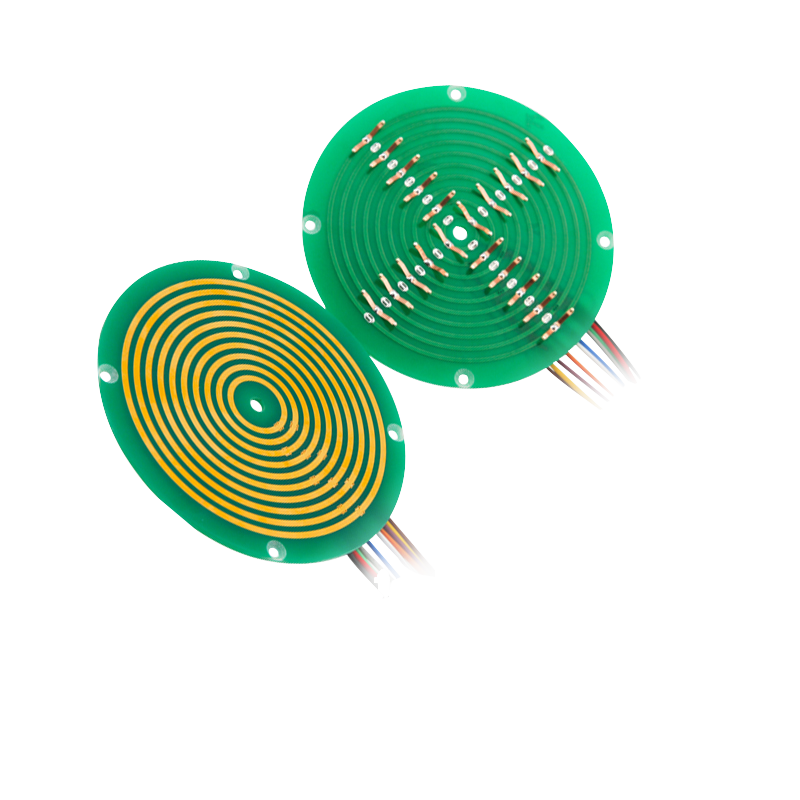

        过孔式滑环:中间有孔,适合中间需要穿轴、走气管或液压管的场合。常用于机械臂、旋转工作台。特点是中空结构,安装灵活。 帽式滑环:整体体积小巧,像一个小圆柱帽子,适合空间有限的小型设备。特点是小尺寸、轻重量,成本较低,多用于摄像头、无人机、检测仪器等 盘式滑环:扁平状,轴向尺寸薄,但径向尺寸大。适合设备高度受限、但平面空间允许的应用。特点是高度超薄、安装在平面上,比如旋转门旋转舞台、测试转台。

      • ★ 滑环可以传输哪些信号?

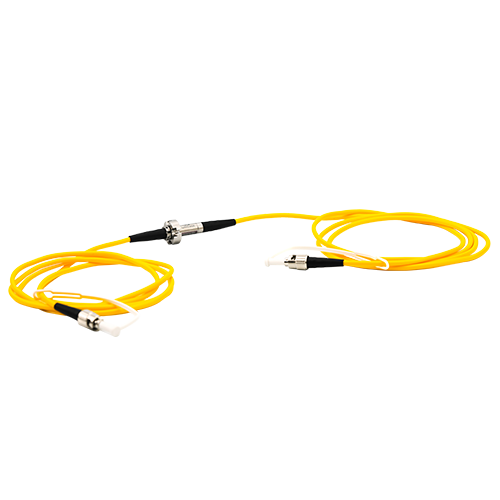

        模拟信号:比如4–20mA电流信号、0–10V电压信号,常见于传感器、控制系统。 数字信号:如RS232、RS485、CAN、Profibus、EtherCAT等工业通信协议。 高频信号:如射频(RF)、微波信号,需用专门的高频滑环(旋转关节)。 以太网信号:支持100M、1G甚至10G以太网通信,用于工业网络、视频传输等。 光纤信号:通过光纤滑环(FORJ)传输高速数据,适合远距离、大容量、抗干扰要求高的应用。 视频信号:如HD-SDI、HDMI、VGA信号,用在高清视频监控、云台系统。 气体或液体(通过气电混合滑环):虽然不是电信号,但滑环可以同时集成气动、液压旋转接头。

      • ★ 滑环支持的最大转速是多少?

        晶沛滑环凭借其卓越的设计和高性能,在常温环境下的最高线速度100m/s(转速20000 RPM)。高转速时,滑环触点的接触温度、离心力会随之增加,因此需要高质量的润滑、结构强度、冷却设计,以确保长期稳定运行。晶沛滑环通过优化结构和选材,能够在高速运转下稳定传输电力和信号,确保设备高效、可靠的工作表现。

      • ★ 滑环的防护等级有多高?

        晶沛滑环凭借卓越的密封与防护设计,防护等级最高可达IP69,可轻松应对高压冲洗和极端环境挑战。滑环的防护等级通常以IP标准衡量,常见等级包括IP54(防尘防喷溅)、IP65(防尘防强水流)、IP67(防尘防短时浸水)和IP68(防尘可长期水下使用),不同等级对应不同应用需求。晶沛滑环可根据实际工况提供多种防护等级定制方案,确保在恶劣环境中依然稳定传输电力与信号,助力设备实现长期高效、可靠运行。

      • ★ 滑环的安装方式有几种?

        轴向安装(法兰安装) 滑环带有固定的法兰盘,通过法兰与设备连接,适合需要稳固支撑的应用。 径向安装(中空轴过孔安装) 滑环中间有孔,可直接穿过旋转轴,用螺丝、压板或锁紧螺母固定。常用于需要中间走管线、气管、液压管的设备。 悬挂安装(悬挂式滑环) 滑环悬挂在设备上,靠电缆线自身或者简单支架支撑,多用于对安装要求较松、空间受限的场合。 盘式安装(盘式滑环) 超薄设计,通常平面固定安装,适合高度受限但径向有空间的设备,比如转台、旋转门。 嵌入式安装 将滑环部分或整体嵌入设备内部,外部几乎不可见,常用于高集成度或外观要求高的设备。
