多信号集成滑环技术的创新与广泛应用

作为国内知名的导电滑环制造厂家,晶沛电子在滑环技术领域积累了丰富的经验,支持超过30种电信号的定制。这使其能够满足不同客户的特定需求,提供高性能的解决方案。

2024-10-10 10:24

作为国内知名的导电滑环制造厂家,晶沛电子在滑环技术领域积累了丰富的经验,支持超过30种电信号的定制。这使其能够满足不同客户的特定需求,提供高性能的解决方案。

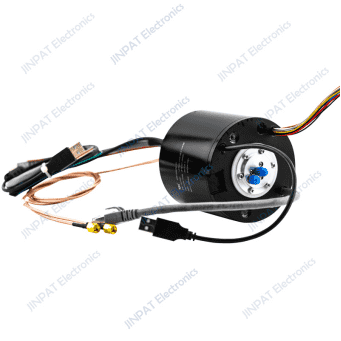

在各类导电滑环信号中,以太网信号的应用最为广泛;LPT000-1002-U2-E3-HF02是一款电+高频集成一体的高精密滑环,采用特殊的结构和制造技术,使其电+高频集成一体后又相对独立、互不干扰,信号传输稳定;可同时传输功率+普通信号+工业以太网信号+USB2.0信号+高清视频信号,其最大特点是其导线用连接器或者接头连接,连接方便快捷,性能稳定可靠,信号无干扰,不丢包;产品质量轻,结构紧凑,降低了客户整机设备的重量,易于安装。


此外,USB信号也是滑环中常见的信号类型。晶沛研发的信号滑环专为360度旋转的数据传输而设计,能够支持USB1.0、USB2.0和USB3.0信号,同时集成HDMI、USB、直流电源和信号放大功能,提供全面的数据传输解决方案。高清视频传输能力可高达2160x1080P@90Hz,确保高清信号与USB信号之间互不干扰,保证信号的无损传输。


值得一提的是,晶沛VR高清视频滑环还具备内置接口,支持快速插拔,提升了使用便捷性;能够同时传输电力和信号,具有稳定的传输特性,低丢包率、低串扰、低回损及低插入损耗等优点,有效解决了设备在旋转和缠绕过程中出现的信号传输问题,确保了数据流的顺畅。我们特别研发了支持最多8路USB2.0信号和3通路USB3.0信号的集成滑环。USB2.0信号通路数量较多,主要是由于其双绞线组合较少,阻抗匹配相对容易;而USB3.0信号需要更多的双绞线组合,因此在阻抗匹配及滑环直径、两端线材长度的控制上要求更高。

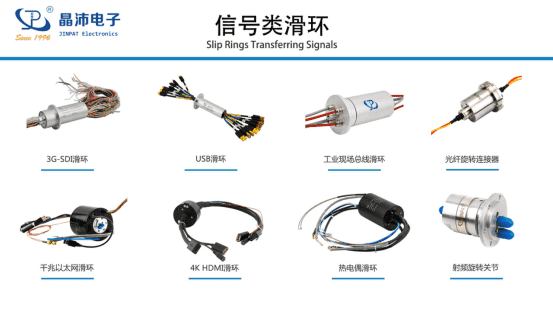

晶沛集成信号系列滑环具备多种优越的技术特性,支持高达6通道的3G-SDI传输,满足不同信号需求。其工作电压范围为0~48VAC,能够适应多种应用场景,工作速度可达300rpm,确保在动态环境中的稳定性能。滑环的工作温度范围为-40℃到+70℃,适合严苛的环境条件,并能在高达95%的相对湿度下正常运行。同时,电气噪音低于15mΩ,确保信号的高质量传输。该滑环具备12G-SDI(4K)视频传输能力,向下兼容,配有HDMI母弯头,且U2传输速率为480Mbps,U3传输速率可达5Gbps,支持同时传输电力和其他信号,为用户提供了一体化的解决方案。这些滑环广泛应用于高速数据采集、摄影器材、测试转台、视频监控、VR虚拟设备以及影视制作等领域,助力各行业的数字化与智能化进程。
