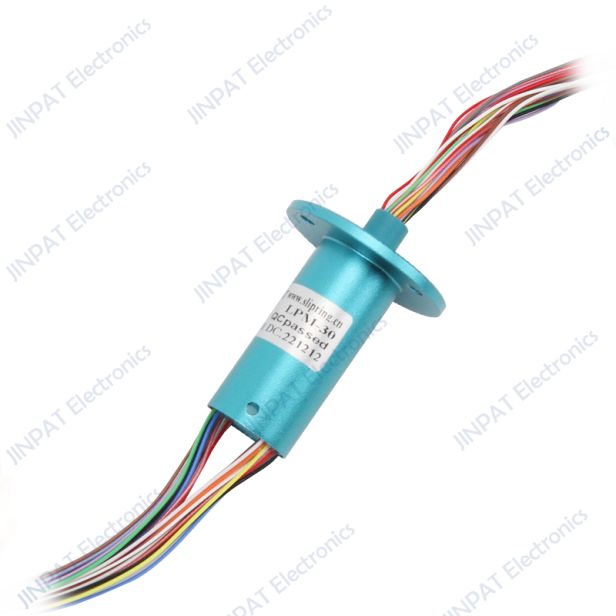

30路中型帽式滑环LPM-30

型号 :    LPM-30系列
电压 :    0~110V AC/DC
电流(A) :    2A
转速 :    300rpm
通路数 :    30路
外径x长度(mm) :    φ16~37mm
请联系我们

LPM-30系列帽式滑环外径和长度φ16~37mm，通道30路，采用国内高标准表面处理工艺，设计精度高，外形小巧，安装方便。触点采用金对金，保证极低接触电阻和超长工作寿命，特别适合于中小型系统，传输微弱控制信号。可提供不同电气通路组合滑环,如视频，控制，传感，密封等级，工业以太网等。


如有特殊需求，请即联系我们，以便我们的销售工程师为您推荐滑环型号或设计定制滑环。



电子电气特性 机械特性
环路数 总计 30路 工作转速

0~300rpm
详细 30路2A 触点材质 金对金
工作电压 0~110V  AV/DC
 壳体材质 铝合金
耐压强度 ≥300VAC@50HZ
 导线长度 定子：250±5mm   转子：250±5mm
绝缘电阻 ≥500MΩ@300VDC 动态电阻波动值 ≤35mΩ
环境特性 其它
工作温度 -20°C~+60°C 应用领域 /
工作湿度 ≤60%RH
 其他 /
防护等级 IP40

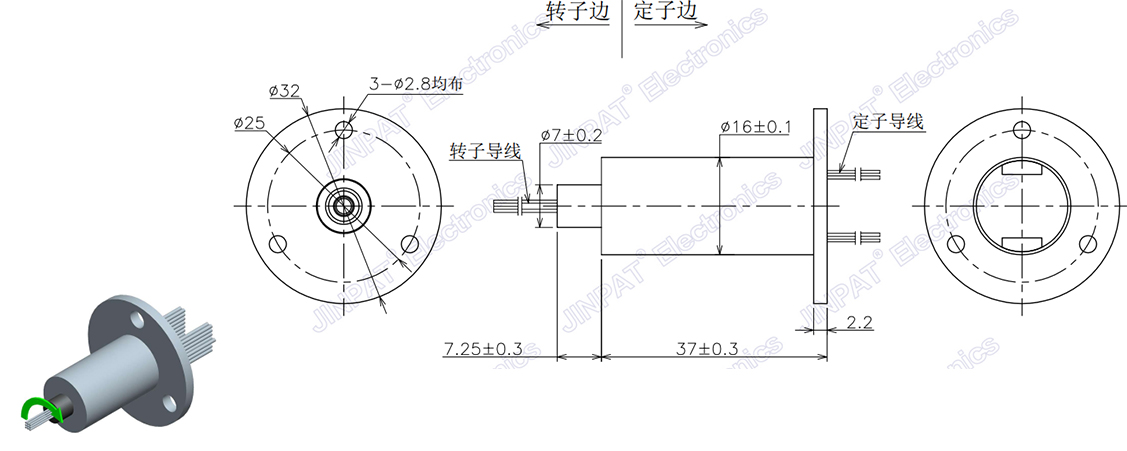

 LPM-30 外形图

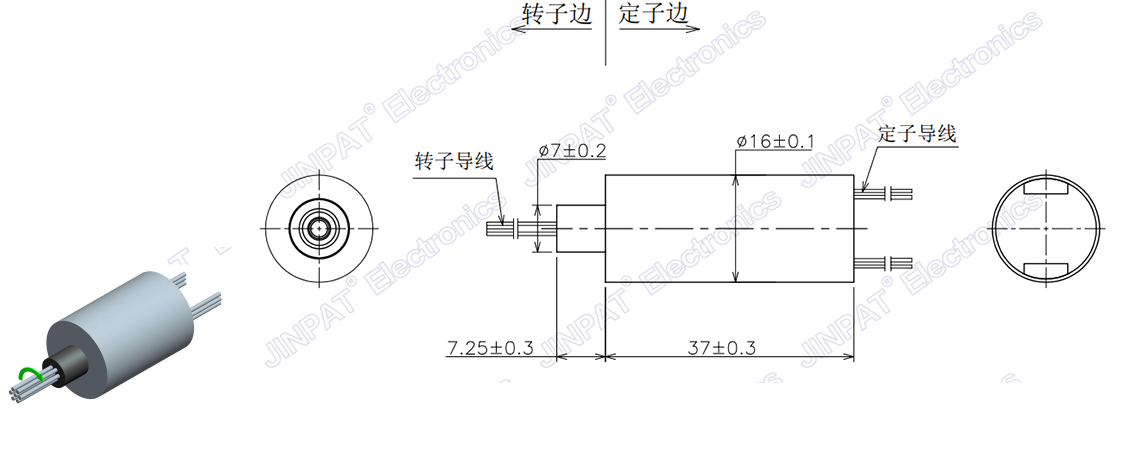

 LPM-30YB外形图

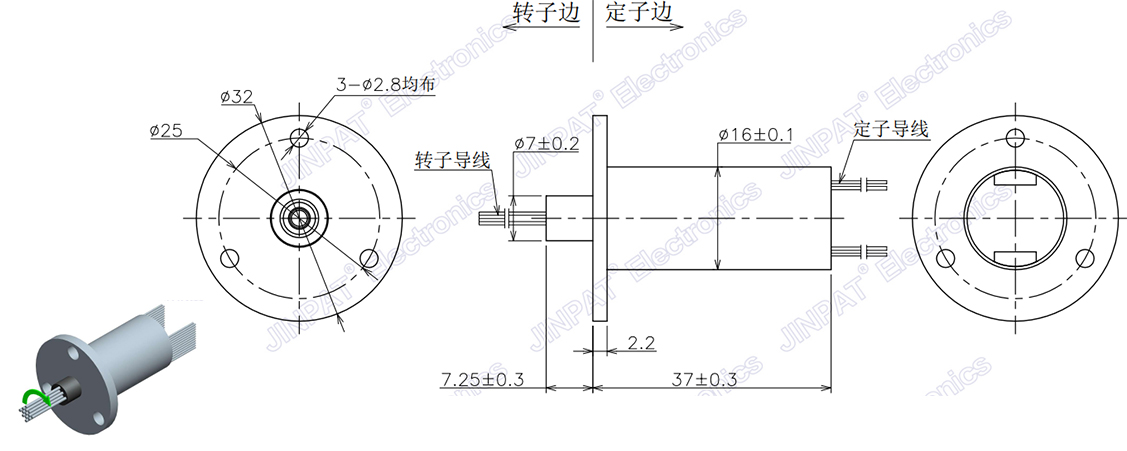

 LPM-30YD 外形图

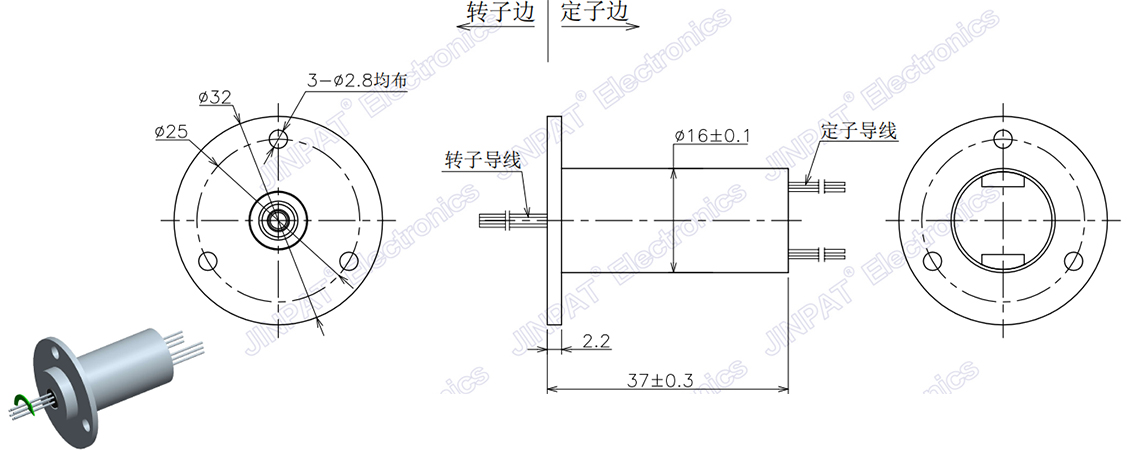

 LPM-30YU 外形图



产品优势:

★   标准化、模块化设计

★   低力矩，<0.9g.m

★  外形尺寸多样选择，适合不同的客户需求

★  采用专利纤刷镀层技术保证低电器噪音及低磨损

★  采用美国JUN工表面镀金处理工艺保证超长工作寿命

★  满足360°无限制旋转的USB、HDMI、SDI、Ethernet、RS422等多达30种信号传输


产品特点:

★  传输模拟和数字信号

★  可加载标准模块同时满足功率和信号的传输

★  采用先进的纤刷技术，免维护，无需润滑油

★  每路多点接触，低接触压力，低接触磨损

★  采用特殊槽型设计，旋转顺畅、电气噪音小


★   出线方向                             ★   转速

★   法兰安装                             ★   导线长度

★   密封等级                             ★   外壳材质

★   JUN用级别                          ★   导线末端接插件

★   高温环境下                          ★   插接头和热缩管

晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球


产品选型指引：


例：LPM系列 36 产品，4 路 5A，2 组 USB2.0，防护等级 IP65 产品型号为：LPM-36-0405-02U2-IP65(JPXX-XX-XX)

例：使用 LPM-18 改制，4 路 5A，2 组百兆以太网，防护等级 IP40，帽套为倒装结构 产品型号为：LPM-18YD-0405-02E2(JPXX-XX-XX)


★   云台                                       ★   机器人


★   医疗设备                                 ★   雷达天线


★   旋转工作台                              ★   展览/显示设备


★   电气测试设备                           ★   小型风力发电机


★   CCTV安防监控设备                   ★   制造和处理控制设备
