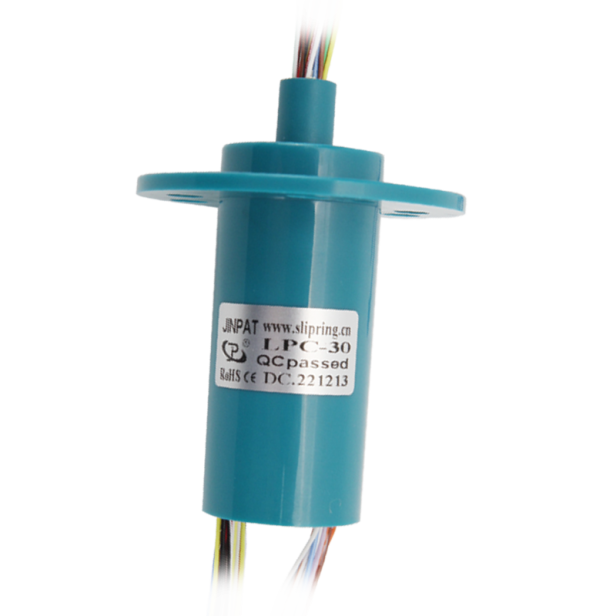

30路中型帽式滑环LPC-30系列

型号 :    LPC-30系列
电压 :    0~240V AC/DC
电流(A) :    2A
转速 :    300rpm
通路数 :    30路
外径x长度(mm) :    φ22~49.6mm
请联系我们 LPC-30系列.pdf

LPC-30系列帽式滑环长度49.6~62.3mm，通道30路，采用国内高标准表面处理工艺，设计精度高，外形小巧，安装方便。触点采用金对金，保证极低接触电阻和超长工作寿命，特别适合于中小型系统，传输微弱控制信号。可提供不同电气通路组合滑环,如视频，控制，传感，密封等级，工业以太网等。


如有特殊需求，请即联系我们，以便我们的销售工程师为您推荐滑环型号或设计定制滑环。



电子电气特性 机械特性
环路数 总计 30路 工作转速

0~300rpm
详细 30路2A 触点材质 金对金
工作电压 0~240V  AV/DC
 壳体材质 工程塑料
耐压强度 ≥500VAC@50HZ
 导线长度 定子：250±5mm   转子：250±5mm
绝缘电阻 ≥1000MΩ@500VDC 动态电阻波动值 ≤35mΩ
环境特性 其它
工作温度 -20°C~+60°C 应用领域 /
工作湿度 ≤60%RH
 其他 /
防护等级 IP40

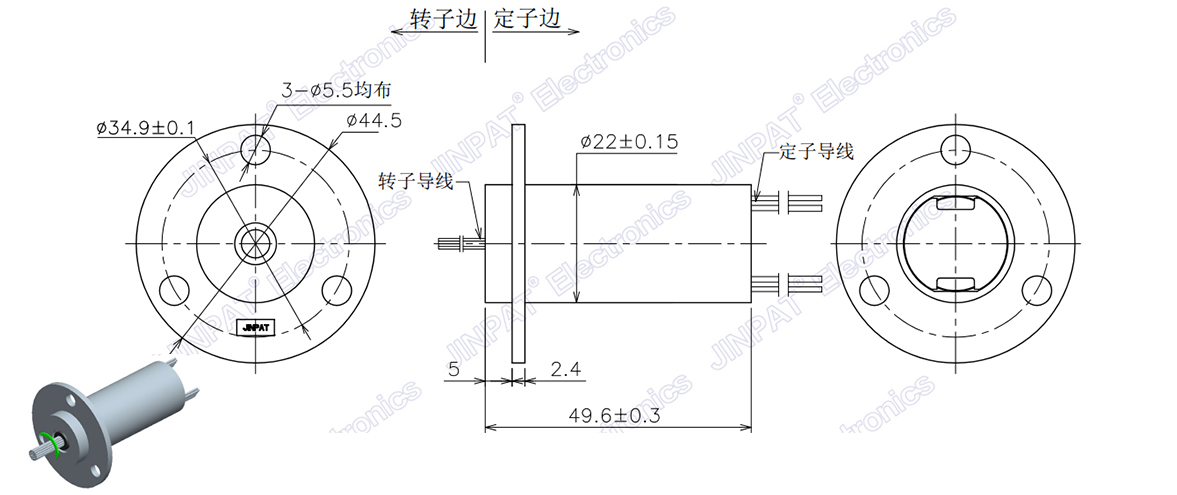

 LPC-30 外形图

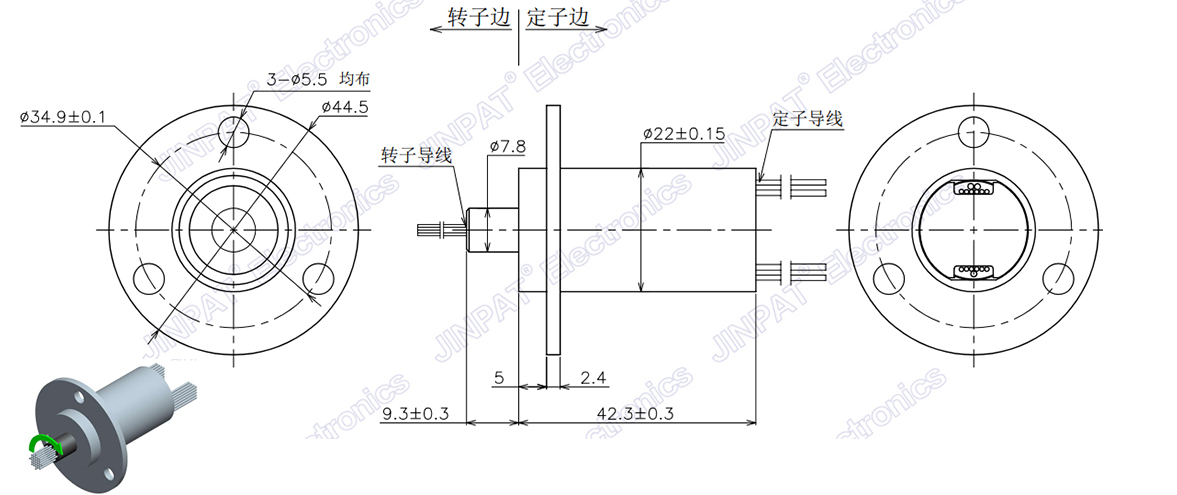

 LPC-30YB 外形图

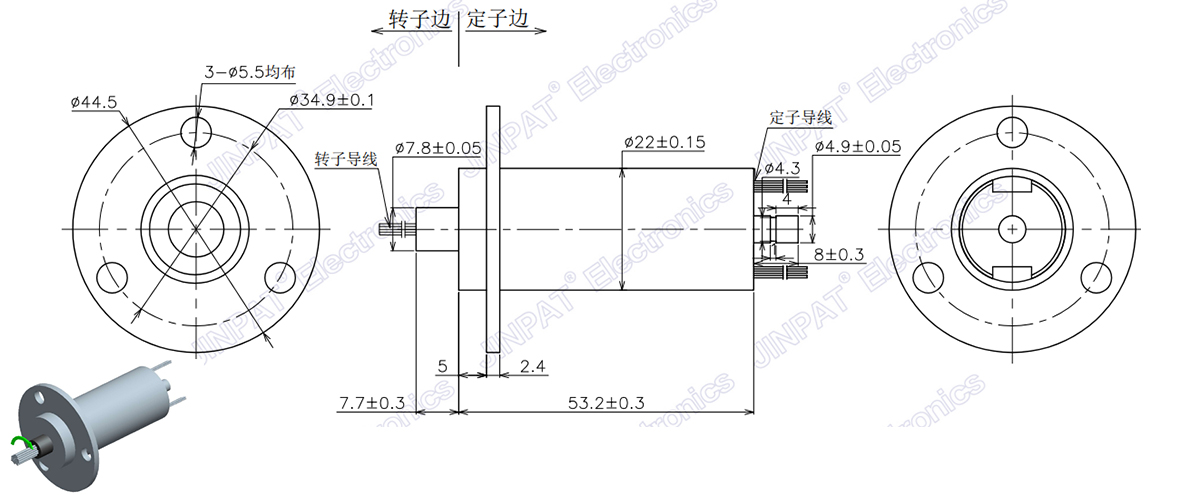

 LPC-30YD 外形图


 LPC-30YJ 外形图

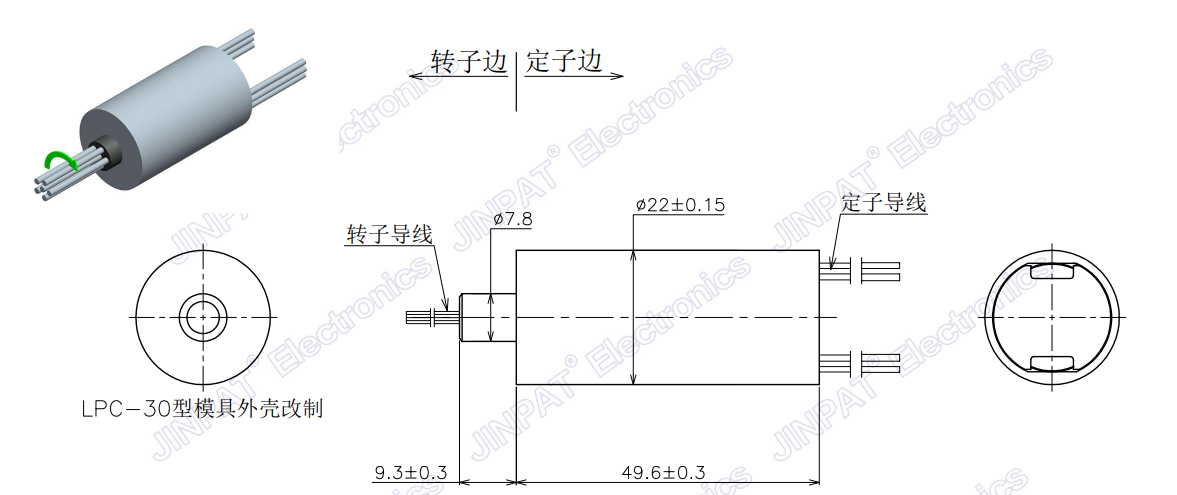

 LPC-30YS 外形图

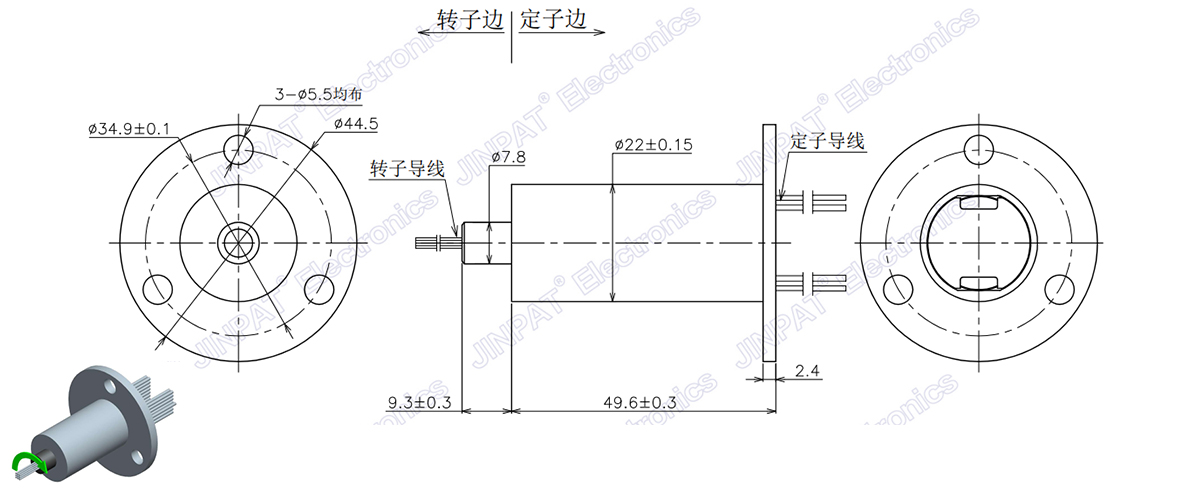

 LPC-30YT 外形图

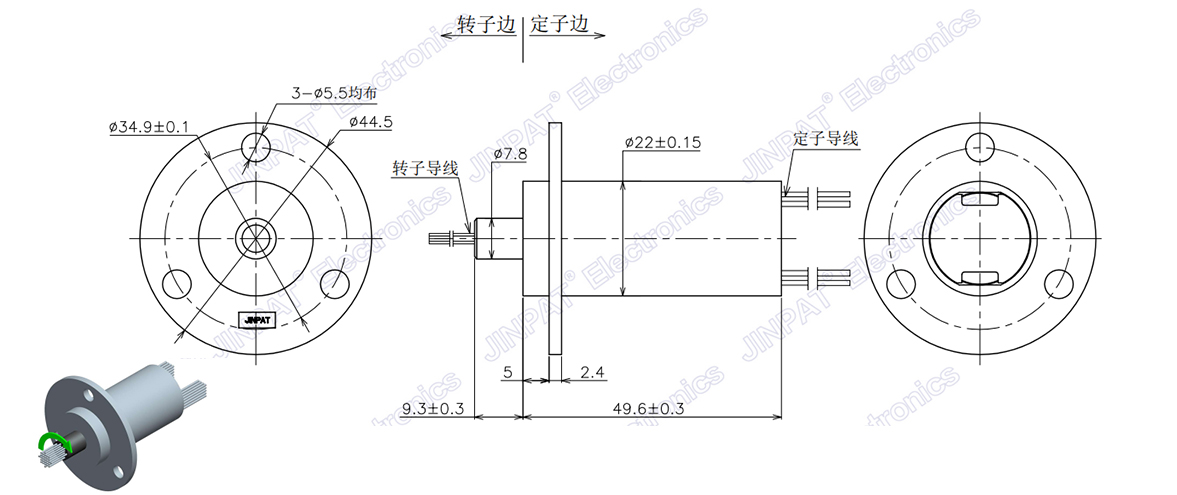

LPC-30YU 外形图





★  采用国内领先的JUN工级别高标准表面处理技术，内部结构更为精密和紧凑


★  采用金对金触点设计，保证了设备的稳定性和使用寿命，主要用于民用、商用领域


★  运转平滑，结构紧凑，低力矩，兼容数据总线协议


★  定子线和转子线两面对应使用彩色导线，使电路连接简单化


★  导电环采用90度角V型槽设计，具有顺畅旋转，低力矩和低电气噪音的性能

★  出线方向                              ★  转速

★ 法兰安装                               ★  导线长度

★ 密封等级                               ★  外壳材质

★ JUN用级别                            ★  导线末端接插件

★ 高温环境下                            ★  插接头和热缩管

晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球


产品选型指引：


例：LPC 系列 36 产品，4 路 5A，2 组 USB2.0，防护等级 IP65 产品型号为：LPC-36-0405-02U2-IP65(JPXX-XX-XX)

例：使用 LPC-18 改制，4 路 5A，2 组百兆以太网，防护等级 IP40，帽套为倒装结构 产品型号为：LPC-18YD-0405-02E2(JPXX-XX-XX)


★   云台                                       ★   机器人


★   医疗设备                                 ★   雷达天线


★   旋转工作台                              ★   展览/显示设备


★   电气测试设备                           ★   小型风力发电机


★   CCTV安防监控设备                   ★   制造和处理控制设备
