| 型号 : | LPHF-05 |
| 通路数 : | 5 |
| 频率范围 : | DC-5.25GHz |
| 接口类型 : | SMA-F（50Ω） |
| 最大峰值功率 : | 200W |
服务热线
0755-29534903

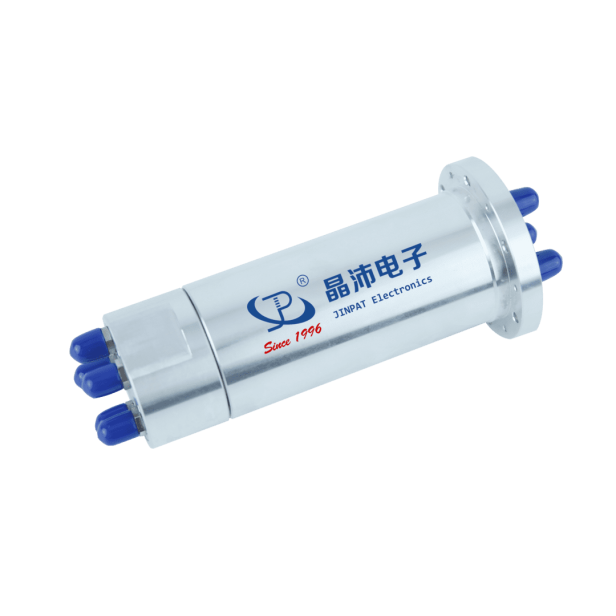

LPHF射频旋转接头包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节，也叫高频滑环、射频滑环，射频旋转接头是专门满足传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号而开发。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与控制信号、通讯信号、动力电源、流体介质混合传输，即组合滑环。
| 电气特性 | 机械特性 | 环境特性 | |||
| 通道数 | 5 | 工作转速 | 0-30rpm | 工作温度 | -40~+75℃ |
| 频率范围 | DC-5.25GHz |
工作寿命(最小值) | 500万转 | 存储温度 |
-50~+70℃ |
| 接口类型 | SMA-F（50Ω） | 峰值功率 | 200W | 稳定性 |
1°~5° |
| 特性阻抗 | 50Ω/75Ω | 启动力矩 | 0.3N.m | 工作湿度 | 95% |
| 驻波比，最大值 | 2.0/2.0/2.5/2.5 | 重量 | 0.5kg | ||
| 插入损耗，最大值 | 1.5dB/1.5dB/1.5dB/1.5dB | 壳体材料 | 铝合金 | IP等级 | IP40（高防护可选） |
| 最大平均功率 | 10W | 表面处理 | 导电氧化 | ||
| 隔离度，最小值 | 55dB |
||||
LPHF-05D产品外形图
★频率最高可达50GHZ，通道数量最多可达6个
★可同轴类型、波导类型、同轴/波导混合类型
★可混合传输1-200路功率/信号
★ 超低的插入损耗和电压驻波比
★ 可定制带通孔射频旋转接头
★ 通路数量
★ 射频信号频率范围
★ 额定电压和额定电流
★ 支持射频信号和电流或其他信号混合传输
★ 雷达系统
★ 高清网络视频监控系统
★ 卫星通讯系统
★ 医疗工程设备
★ 电子对抗系统
