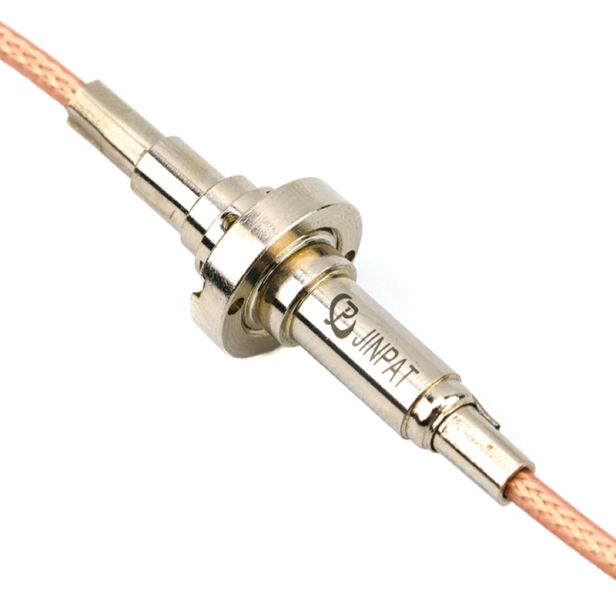

单通道标准直头射频同轴连接器 LPCC-01

晶沛LPCC单通道射频旋转接头是一种一端能转动并能传导信号的滑环。

型号 :    LPCC-01
通路数 :    1
频率范围 :    DC-3GHz
接口类型 :    SMA/SMB/MCX/N/或指定
最大峰值功率 :    1000W
请联系我们

高频旋转关节包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节，也叫高频滑环、射频滑环，高频旋转关节是专门满足传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号而开发。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与控制信号、通讯信号、动力电源、流体介质混合传输，即组合滑环。

晶沛LPCC单通道高频滑环是一种一端能转动并能传导信号的滑环，主要由内部具有空腔体的旋转关节主体、通过轴承连接在该旋转关节主体上的转动装置、以及设置在该旋转关节主体空腔体内部并与转动装置相连接的导体装置组成。主要作用是提供旋转的同时传递电信号，避免了传统导线因旋转而造成的缠绕或磨损问题。



产品规格
接口类型 SMA/SMB/MCX/N/或指定 最大轴向负载 ±2N
频率 DC-3GHz 最大径向负载 ±2N
线长 250mm/250mm或指定 壳体材质 黄铜
电压驻波比，最大值 1.5 绝缘材质 PTFE
电压驻波比变化值 0.1 特性阻抗 50Ω
插入损耗，最大值

0.4dB（不含导）

线1.4dB@250mm/250mm线长

 大约重量(g 11.5g（不含导线）
插入损耗变化值 0.1dB IP 防护等级 IP40
最大峰值功率 1000W 工作温度 -45～+80℃
最大平均功率 20W 存储温度 -55～+85℃
相位变化 1° 湿度 (工作环境) 95%
最大旋转速度 80rpm 启动力矩 2Ncm Max
寿命 200万转 连续转动力矩 2Ncm Max

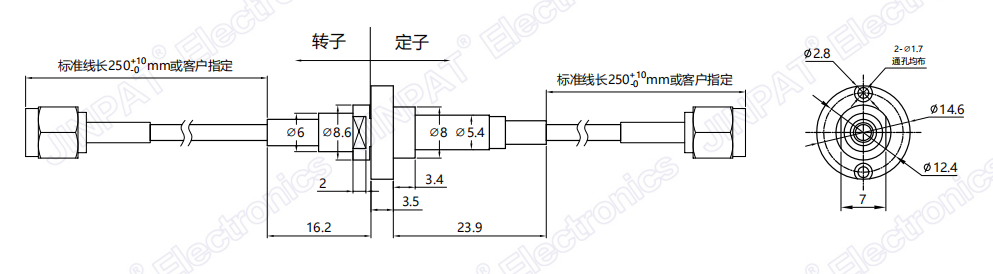

LPCC-01A产品外形图

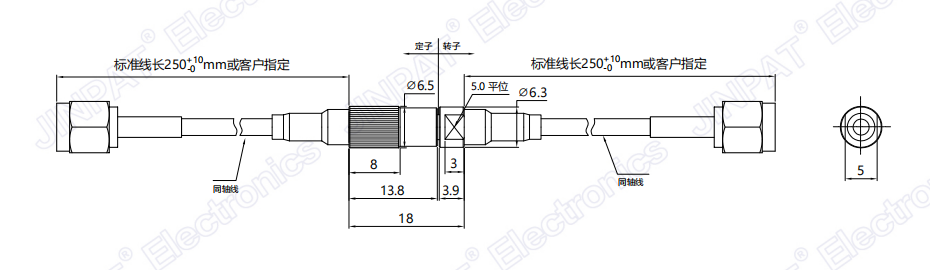

LPCC-01B产品外形图

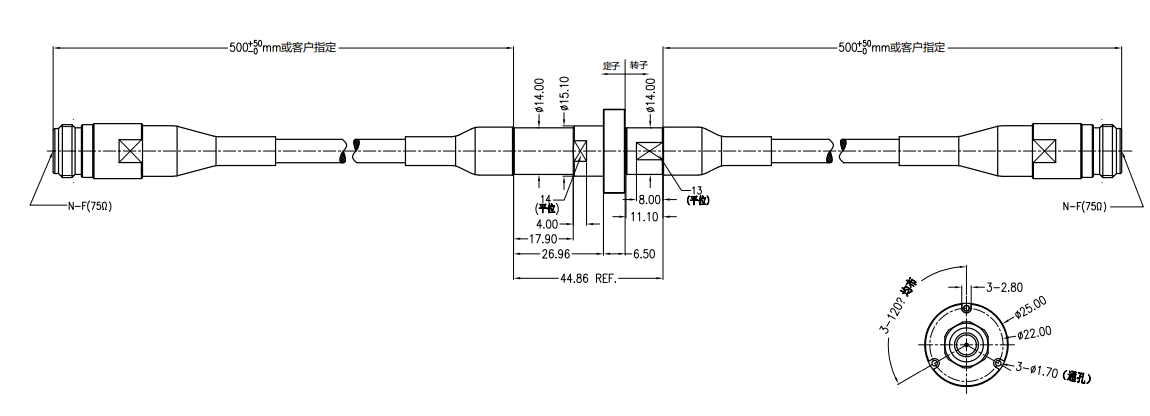

LPCC-01C产品外形图



★LPCC-01B是标准直头射频同轴连接器

★ 特性抗阻分为509和759两种，默认发货7592

★ 外形紧凑，超长寿命，免维护，无需润滑

★ 可传输模拟信号及高速数字信号

★ 兼有处理信号的功能，如滤波,调相位,混频,衰减.检波,限幅等功能

★ 驻波比、低损耗满足武器系统和精密测量仪器的需要

★ 大容量、大功率主要适应信息高速公路的发展需要

★ 通路数

★ 额定电压和电流

★ 支持宽频信号和电流或其他信号混合传输



★交通系统

★远程控制系统

★产品详情

★雷达天线

★视频监控系统
