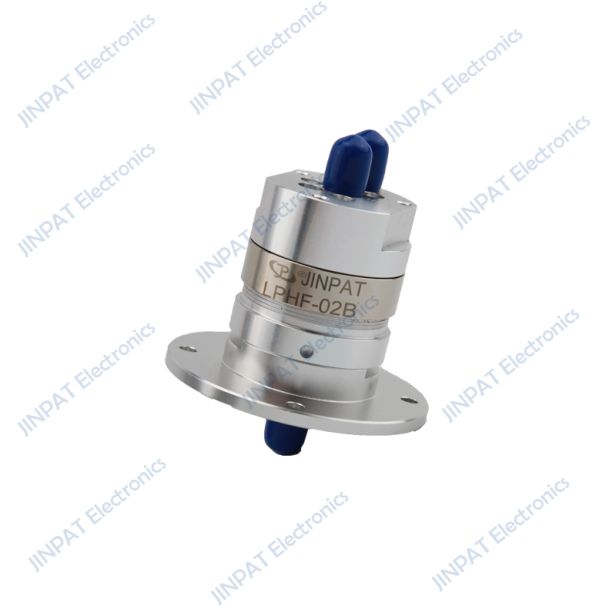

射频旋转接头 LPHF-02

型号 :	LPHF-02
通路数 :	2
频率范围 :	DC-18GHz
接口类型 :	SMA-f（50Ω）
最大峰值功率 :	1000W

请联系我们

LPHF射频旋转接头包括同轴旋转关节、波导旋转关节、同轴/波导旋转关节，也叫高频滑环、射频滑环，射频旋转接头是专门满足传输高清信号、射频信号、微波信号等高速串行数字信号或模拟信号而开发。该系列产品支持单路或多通路高频信号单独传输，也可支持高频信号与控制信号、通讯信号、动力电源、流体介质混合传输，即组合滑环。

电气特性		机械特性		环境特性
通道数	2	工作转速	0-500rpm	工作温度	工业级：-40~+75℃
频率范围	DC-18GHz	工作寿命	最高可达1000万转	工作温度	军工级：-55~+85℃
接口类型	SMA-f（50Ω）	最大接口负载	轴向±5N/径向±5N	存储温度	-55~+85℃
特性阻抗	50Ω/75Ω	转动力矩，最大值	最小可达1N.cm	工作湿度	≤95%(不允许冷凝）
驻波比，最大值	1.2/1.5	接触材料	贵金属	工作湿度	≤95%(不允许冷凝）
插入损耗，最大值	0.25dB/0.3dB	壳体材料	铝合金/不锈钢/黄铜	IP防护等级	IP40（高防护可选）
最大平均功率	60W@4.5GHz/10W	表面处理	导电氧化/钝化镀镍/镀三元合金
隔离度，最小值	50dB	表面处理	导电氧化/钝化镀镍/镀三元合金
