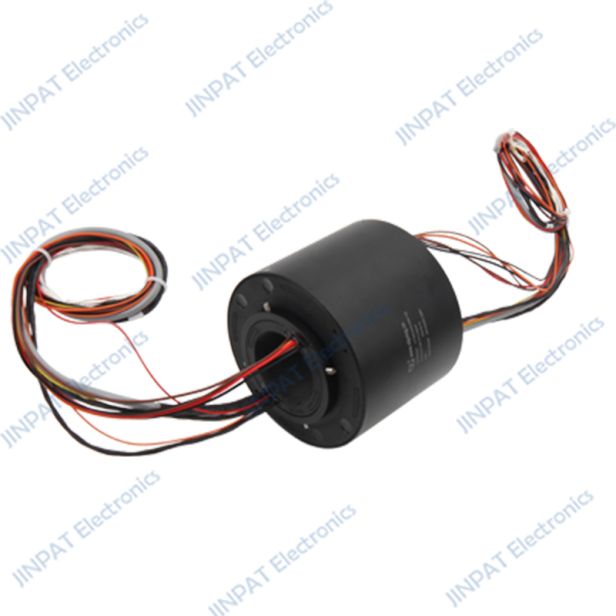

6路空心轴滑环LPT-050

晶沛LPT050系列提供 50 毫米通孔,用于布线液压或气动管路,以及紧凑的 119 毫米外径,适用于最小空间应用。5A提供 6、12、18 和 24路环形配置,外壳长度可达 4 种。

型号 :    LPT-050系列
电压 :    240V
电流(A) :    5A
转速 :    0~300rpm
通路数 :    6路
外径x长度(mm) :    Φ119*50
内径 :    Φ50mm
外径 :    Φ119mm
请联系我们 LPT-050系列.pdf

该装置可用于任何需要无限制、连续旋转的机电系统,同时将电力或数据从静止结构传输到旋转结构。它也被称为旋转电气接口、换向器、协转器、旋转器或电动旋转接头,可提高机电能力,简化系统设计,消除旋转时可能造成的损坏各种精密旋转工作台的关键设备电子测试仪器的制造和过程控制仪器。


晶沛LPT050系列滑环,当需要紧凑的通孔配置时,它提供了一种经济、现成的解决方案。

该系列提供 50 毫米通孔,用于布线液压或气动管路,以及紧凑的 119 毫米外径,适用于最小空间应用。5A提供 6、12、18 和 24路环形配置,外壳长度可达 4 种。

该设计采用长寿命纤维电刷接触技术,可在许多具有挑战性的应用中实现终极性能;纤维电刷不需要润滑,几乎不会产生磨损碎屑,免维护。


如有特殊需求,请即联系我们,以便我们的销售工程师为您推荐滑环型号或设计定制滑环。


电子电气特性

机械特性

通道数

6路 工作转速 0~300rpm

电流

5A 内径 ∅50mm

工作电压

240VAC/ DC 触点材质 贵金属
耐压强度

1000VAC@50Hz

壳体材质 铝合金
绝缘电阻

>500MR@500VDC

导线长度

定子:300mm  转子:300mm

环境特性

其他

工作温度

-20°C~+60°C 应用 /

工作湿度

≤60%RH 其他 可定制

防护等级

/ /

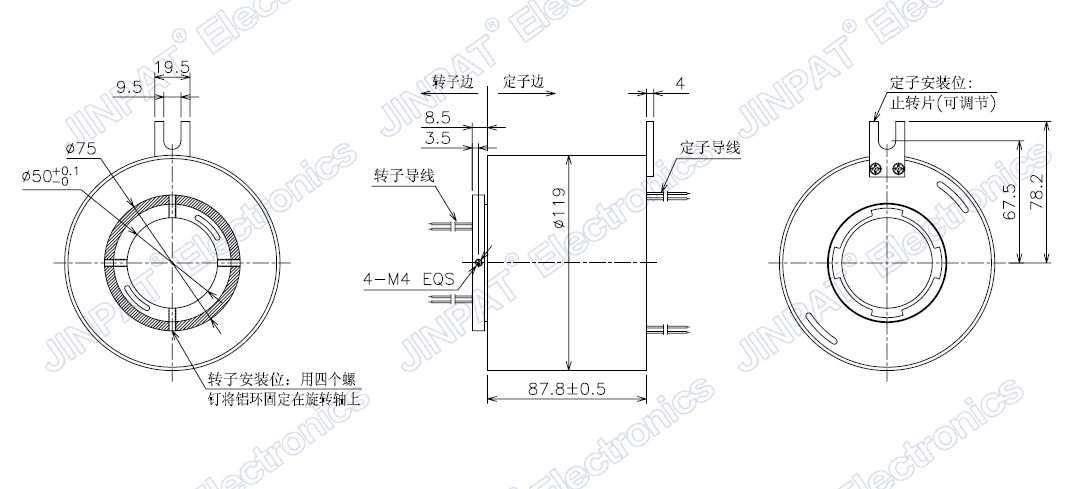

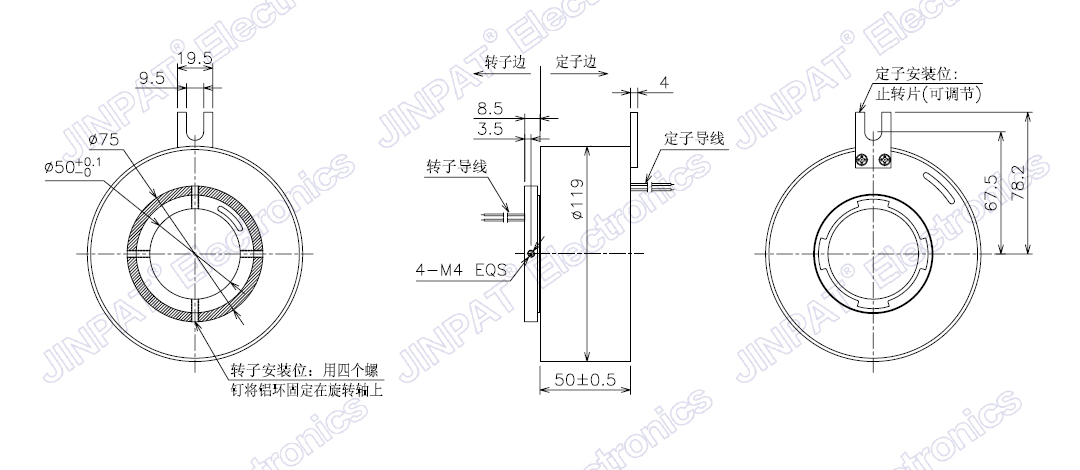

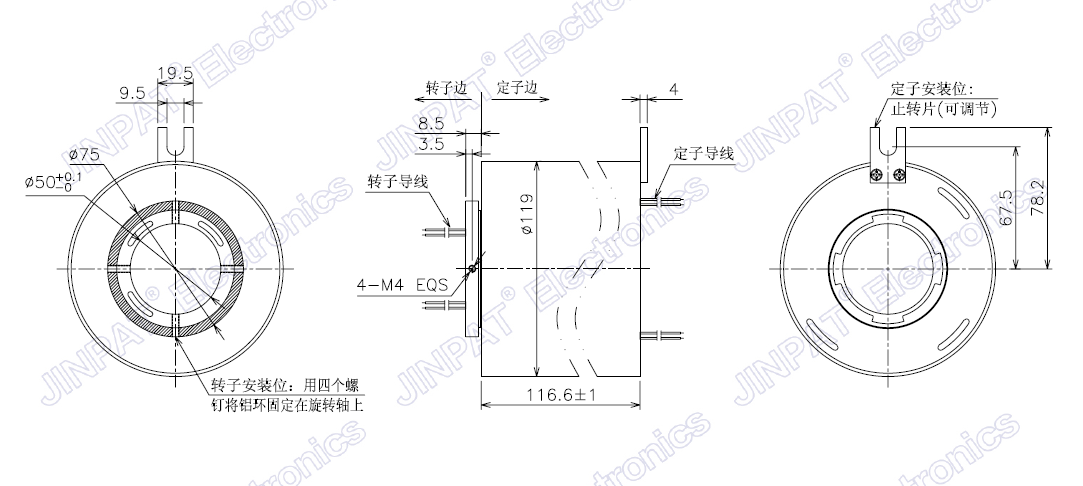

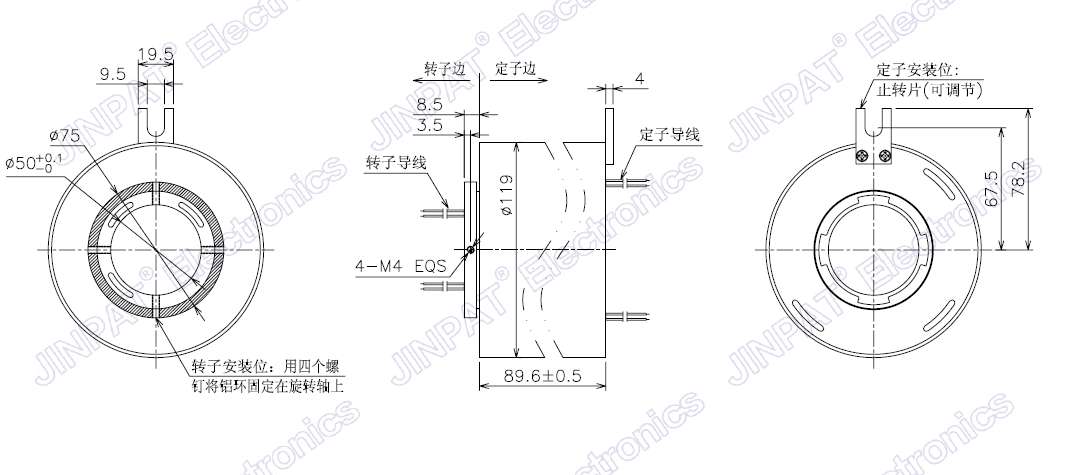

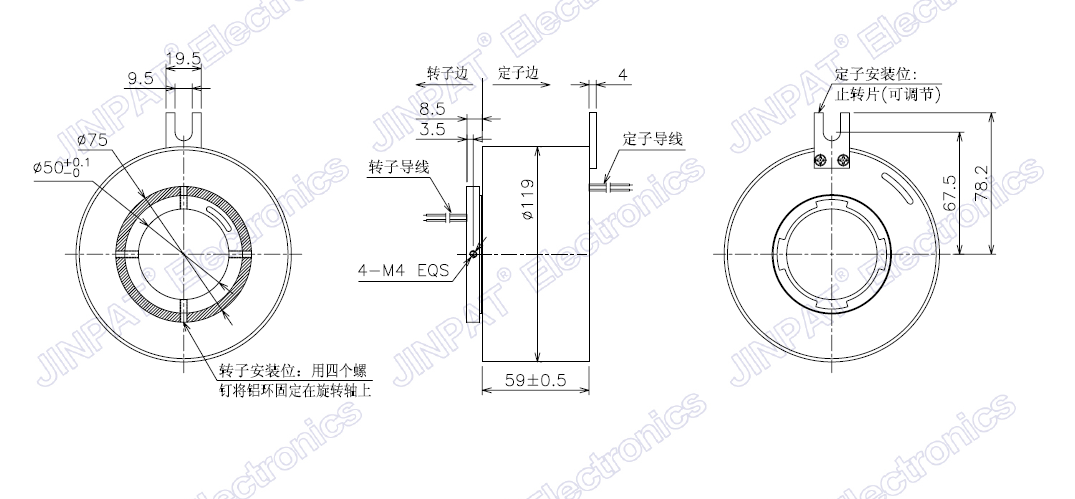

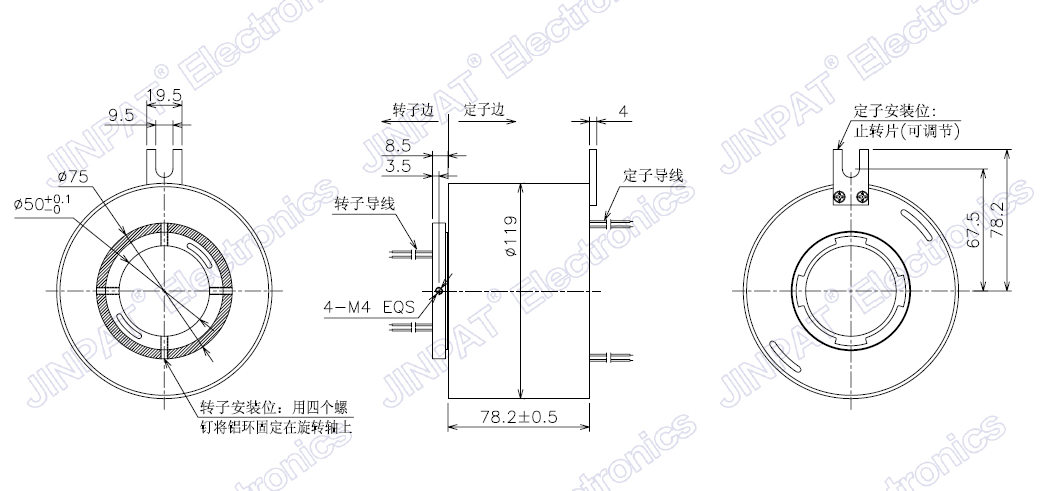

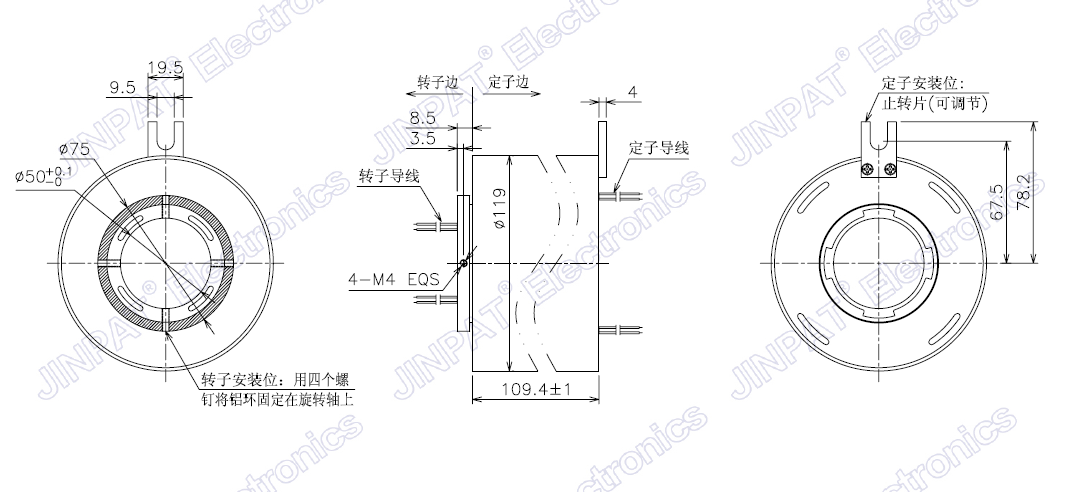

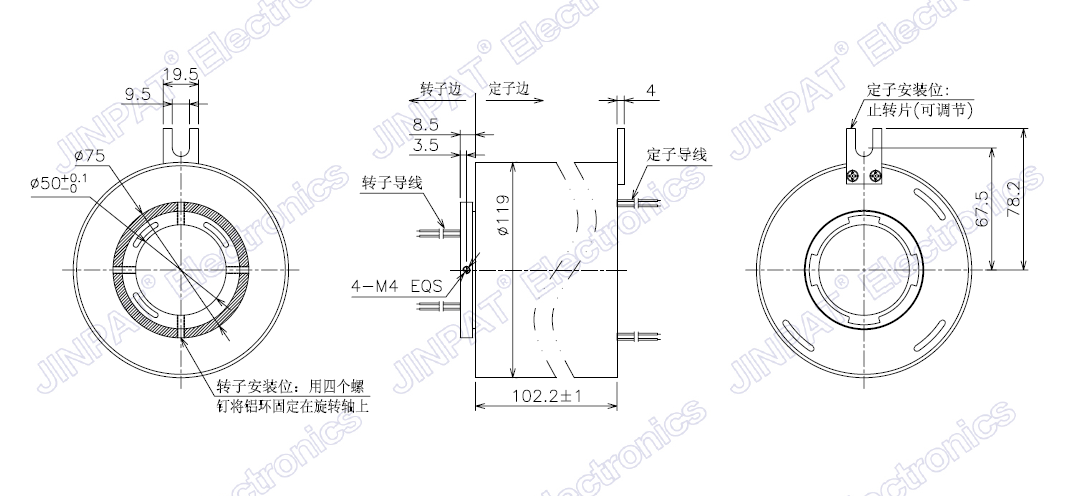

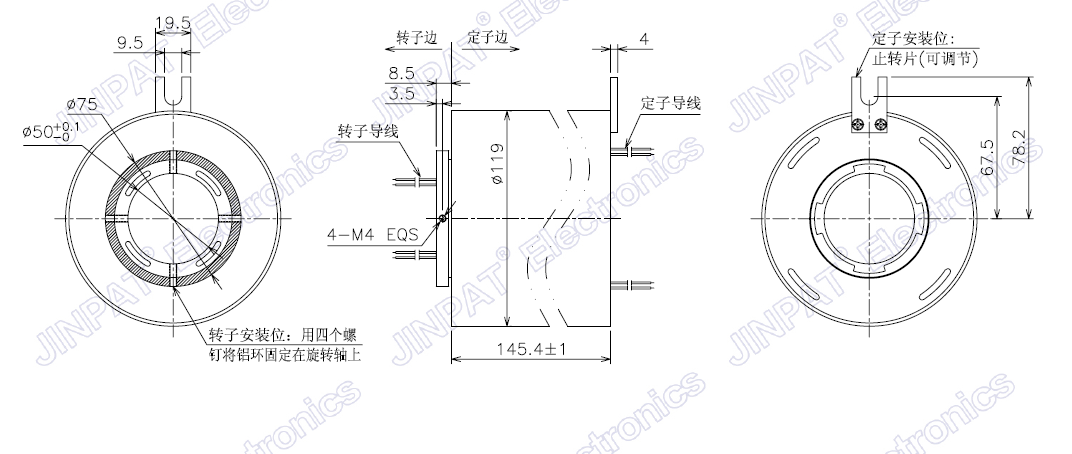

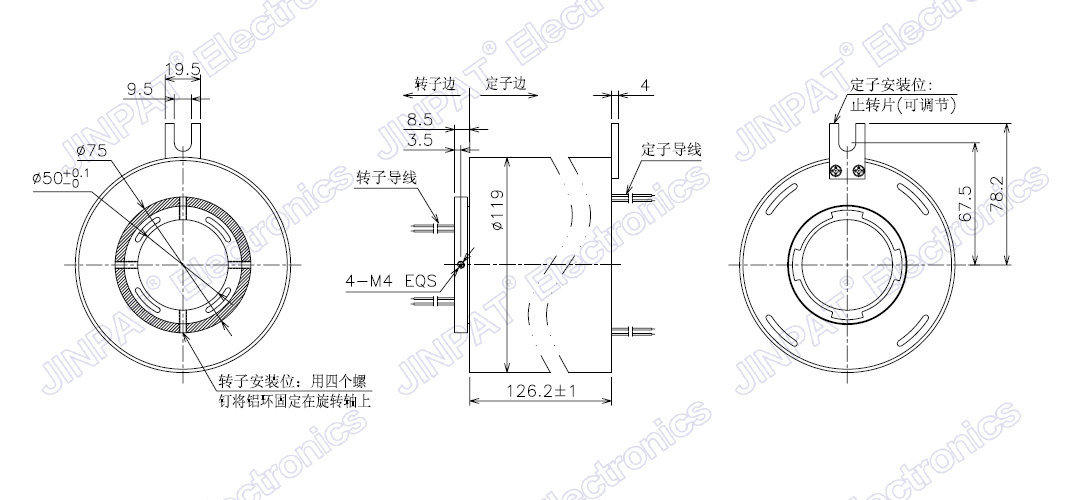

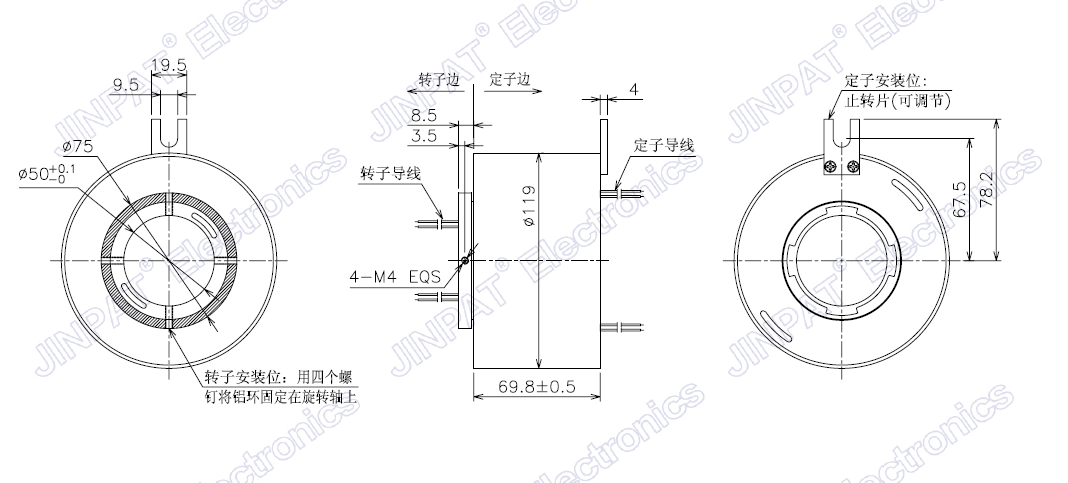

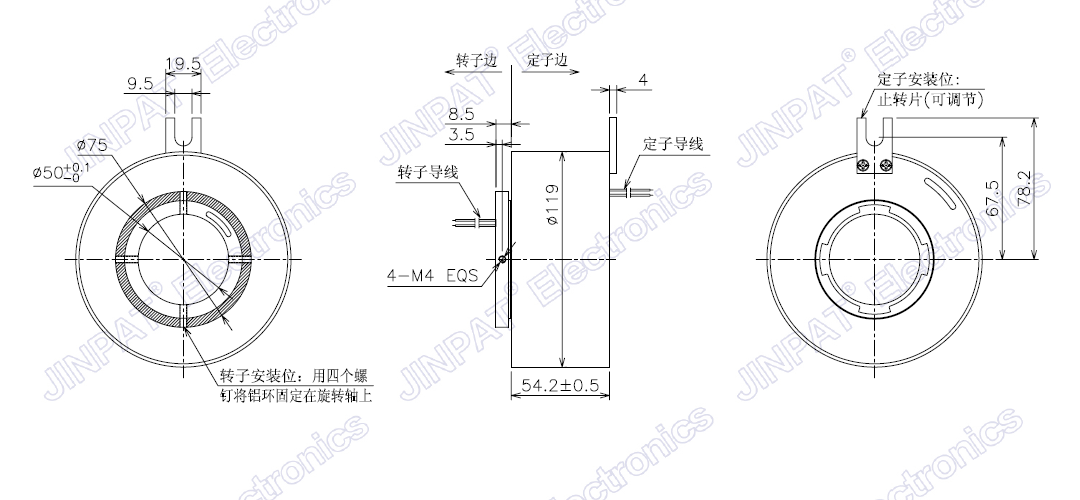

LPT050-0605 外形图


LPT050-0610 外形图


LPT050-0615 外形图


LPT050-1205 外形图


LPT050-1210 外形图


LPT050-1215 外形图


LPT050-1805 外形图


LPT050-1810 外形图


LPT050-1815 外形图


LPT050-2405 外形图


LPT050-2410 外形图


LPT050-2415 外形图


产品优势:


★  标准的过孔式导电滑环,多种路数、电流可选


★  设计有专为液压或气压传动轴安装的50mm的中心过孔


★  采用先进的纤维刷技术,保证低摩擦力、低接触电阻、无摩擦碎片


★  相比较同类产品有着旋转精度高,性能更稳定,寿命更长


★  360°连续旋转传输模拟或数据信号,与数据总线协议兼容


产品特点:


★  传输模拟和数据信号


★  与数据总线协议兼容


★  超长寿命,免维护


★  安装便捷


★  360°连续旋转传输动力及数据信号,可传输以太网、LSB、RS、 Canbus以及 Firewire等信号



★  出线方向                            ★  转速

★  电流电压                            ★  导线长度

★  密封等级                            ★  外壳材质

★  内孔外径                            ★  导线末端接插件

★  传输方式                            ★  插接头和热缩管

晶沛电子专业滑环制造商,已获评国家专精特新小巨人企业称号。

晶沛技术实力强大,拥有超过10000种滑环方案图纸数据库产品畅销全球


产品选型指引:

LPT025-0615-02U2表示:
       空心轴滑环,过孔25mm,6路15A,2组USB2.0信号

       LPT000-0210-02E2FS-01A表示:
       电气组合空心轴滑环,实心无过孔,2路10A,2组100mbps以太网信号,可防水(含IP65以下),1路过气

LPX 选型指引(6).jpg

★   测试设备                                 ★   医疗设备


★   雷达天线                                 ★   起重设备


★  应急照明                                  ★   机器人


★   展览设备                                 ★   包装机械、数控机床
