高频滑环 LPHF-01

此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其他设备中。

型号 :    LPHF-01
电压 :    /
转速 :    100rpm
通路数 :    1
外径x长度(mm) :    /
请联系我们 LPHF-01合并.pdf

高频旋转接头用于连续旋转装置中，在固定部分与旋转部分之间传输高频信号和高速率信号，可以传输频率 高达500MHz-50GHz的模拟信号和高速数字信号；此类滑环结构紧凑，性能稳定，屏蔽效果好，抗干扰能力强，易于集成到其他设备中。 此系列分为高频滑环和高频加电混合滑环两种类型。


产品规格

接口类型 SMA-K(50欧姆) 最大轴向负载 ±2N
频率范围 DC-18GHz 最大径向负载 ±2N
电压驻波比，最大值

1.3@DC-10GHz

 1.4@DC-18GHz

 壳体材质  不锈钢
电压驻波比变化值 0.05 绝缘材质 PTFE
插入损耗，最大值 0.5dB 标签 激光打标
插入损耗变化值 0.05dB 重量，大约 10g
最大峰值功率 1500W IP 防护等级 IP40
最大平均功率 200W@1GHz/30W@18GHz 工作温度 -45～+80℃
相位变化，最大值
 1° 存储温度 -55～+85℃
最大旋转速度 100rpm 湿度 (工作环境) 95%
寿命 100万转 湿度 (存储环境) 95%
启动力矩 2Ncm Max 连续转动力矩 2Ncm Max


LPHF-01A外形图




LPHF-01C外形图




LPHF-01E外形图




LPHF-01F外形图




LPHF-01G





LPHF-01H外形图




LPHF-01K外形图




LPHF-01M外形图



产品特点：

  ★ 通道可达4路（特殊定制）

  ★ 频率范围高达50GHz

  ★ 结构紧凑，抗干扰能力强

  ★ 可以多种类型的信号同时传输

  ★ 低衰减损耗，小传输波动

  ★ 长使用寿命，免维护

可选项：

  ★ 通路数量

  ★ 高频信号频率范围

  ★ 额定电压和额定电流

  ★ 支持高频信号和电流或其他信号混合传输

LPHF系列编号规则：



   LPHF - XX  X（X）  -  X  X  X









例：LPHF-01A-051表示为1通道高频，型号为01A标准品的基础上，参数未变，外形尺寸有改变，工作频率为18GHz，流水号为1的产品。

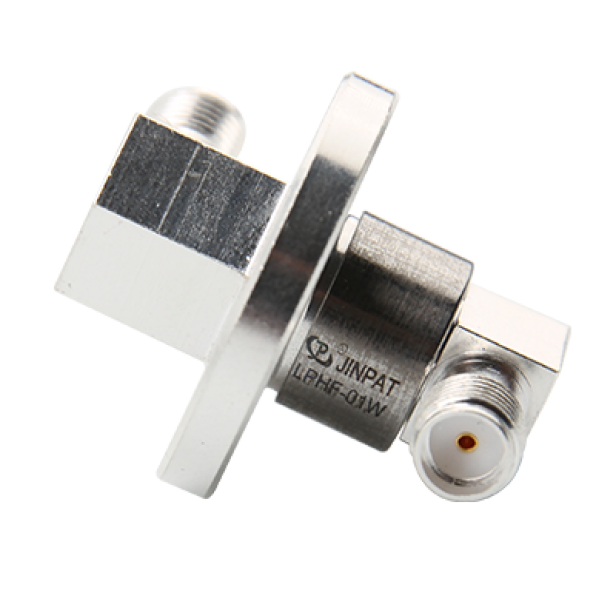

备注：以上高频产品型号的流水号中“W”特指是弯头；如LPHF-01W，表示1通道高频弯头。


典型应用：

  ★ 雷达天线

  ★ 高清网络视频监控系统

  ★ 卫星通讯系统

  ★ 医疗工程设备

  ★ 空中交通控制
