简析晶沛不同光纤滑环型号的技术特性

滑环是现代工业体系中实现360°旋转导电、信号传输和气液传递必不可少的装置。

2024-06-26 14:04

滑环是现代工业体系中实现360°旋转导电、信号传输和气液传递必不可少的装置。而光纤作为信息化时代的超级神经,光纤传输具有速率高、距离远、信号衰减小等诸多优点,光纤滑环则被人们选定为是机电设备旋转关节处光通信必不可少的连接件;用光纤制作的滑环中,即有单功能只传输光纤信号的,也有光纤、其它信号及电流集成于一体传输的光电一体光纤滑环。

晶沛电子是集中高端滑环研发、生产和销售于一体的高新技术企业,今年也是晶沛“驻守”滑环行业第28年了。一直以来晶沛都专注于为各行各业提供具性价比的360°旋转导电和信号传输解决方案。晶沛擅长各种高难度滑环的研制,能将多信号、电流以及气液通路集成到一个滑环上,并使其具有相当高标准的防护等级、抗振动以及耐冲击等性能。

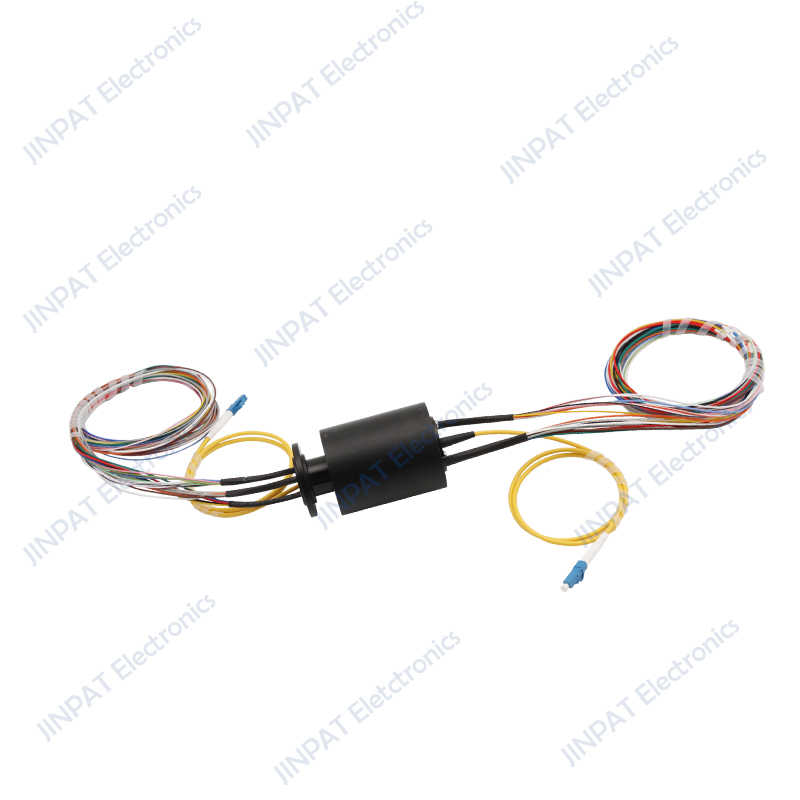

                                                                                  RX-LW0561-ALC-11008C01(单通道光纤集成)

针对自动化领域360°旋转信号传输的需求,晶沛电子研制了多种型号的信号滑环,除了专用的多通路USB2.0/3.0信号滑环外,还有在电流滑环基础上研制出的高清视频信号、CAN信号、控制信号以及光纤信号滑环,这些高精密导电滑环都是具有相当技术含量的产品,其中研制技术难度最大的还是光纤电一体导电滑环。晶沛光电一体滑环是精密仪器设备、高端自动化设备高速无损传输信号的最佳拍档。



以LPT000-0910-3E3-FO04这款最新研制的滑环为例,这款集成滑环拥有导电性、多组信号传输以及集成光纤通路的特性,其电压为480V,可传输3组千兆以太网信号;同时集成4通道光纤,波长范围在1310nm-1590nm之间,插入损耗小于4db,光纤折弯半径为30mm;同时具备优秀的耐温性能和坚固的外壳,可在低温-45℃+80℃下正常工作,壳体采用铝合金材质,既轻巧又坚固,为设备的长期稳定运行提供了可靠保障。


而LPT000-1210-39S-01E3-12FO这款相较于前面这款来说,它的插入损耗会更小,它的光纤通道数为12路,使用寿命大于1000万转,属于单模光纤;同时具备优秀的耐温性能和坚固的外壳,可在低温-30℃+80℃下正常工作,安装方式简便。

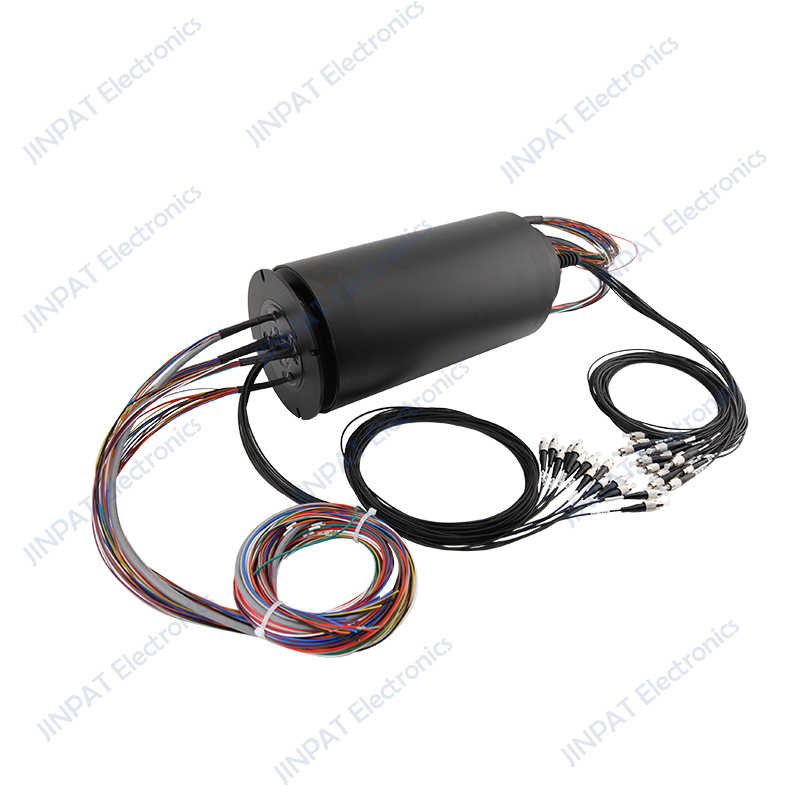

LPT000-1210-39S-01E3-12FO(JP45-038-299HW) .jpg

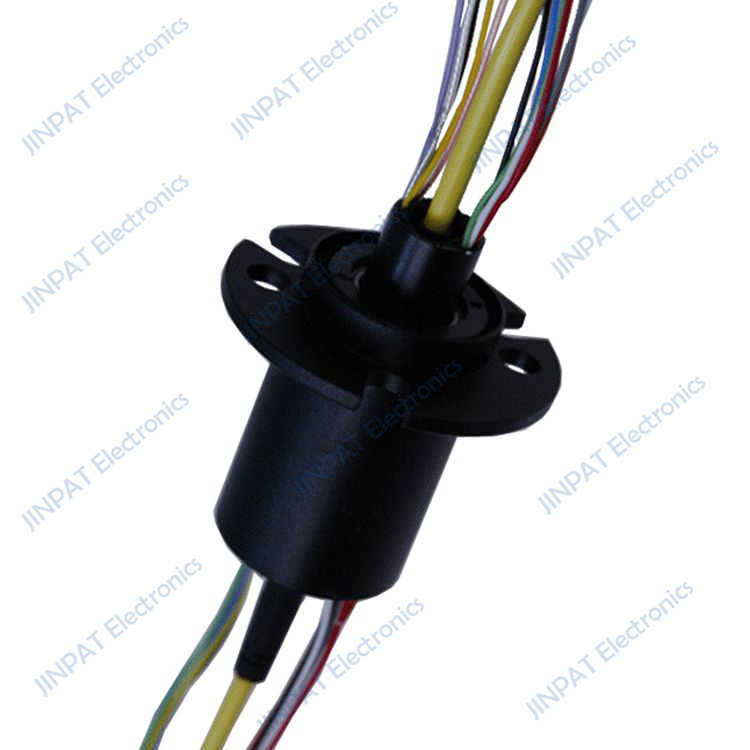

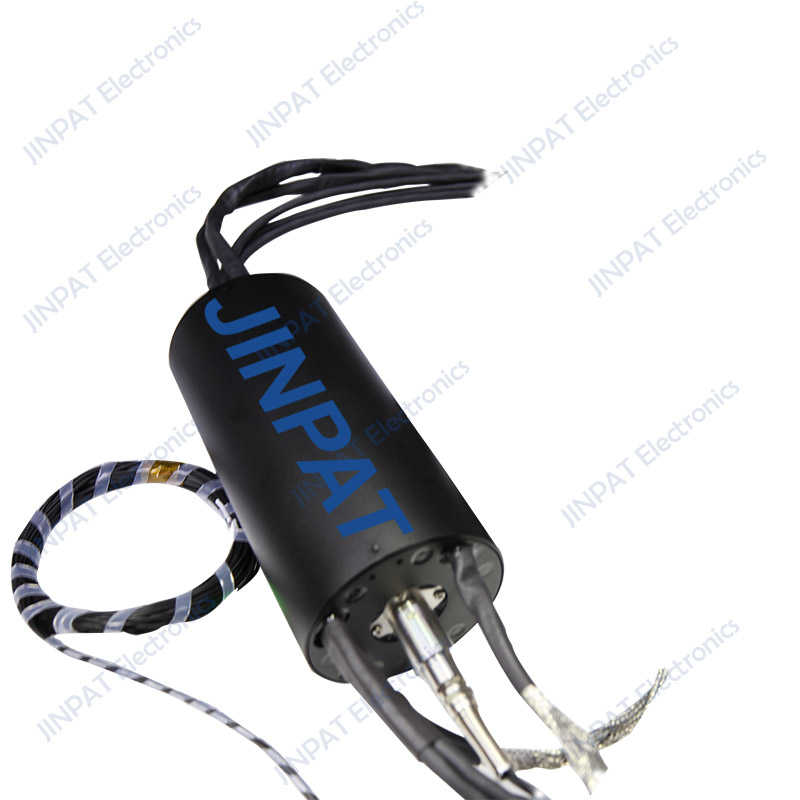

根据订单量分析,在晶沛光电一体滑环中的LPC-1F系列光电一体滑环应用更广泛,已经形成独立的产品体系。该系列滑环设计精巧,全系直径仅为24.8mm,很大程度上节省了终端平台的安装空间。该系滑环在具有拥有1路光纤通路的同时,还集成了12路、24路、30路、36路电流通路,相比于单通路的光纤滑环,该滑环不仅能解决信号传输的问题,还能为客户提供一定的功率传输通路。


另外,该系光电一体滑环的价格跟单路光纤滑环的价格几乎无差别,所以该系滑环是一系性价比极高的精密导电滑环。一件产品,光论性价比是不够的,还要看性能,而作为光纤滑环的一类,最主要的还要考量其光传输性能。晶沛LPC-1F系列光纤滑环,回波损耗大于45db,工作波长为850~1550,插入损耗小于2db,典型值为0.5db,插损变化值为+/-0.25db,典型值为+/-0.15db,;其光纤种类可选单模跟多模,连接接头类型可选ST/FC/SC/LC等。

总之,晶沛LPC-1F系列滑环,不仅拥有光纤传输的一系列优势,还继承了晶沛帽式滑环一贯的优秀的电气性能,是自动化设备360°旋转传输数字、模拟以及视频等信号的不可多得的优秀产品。
