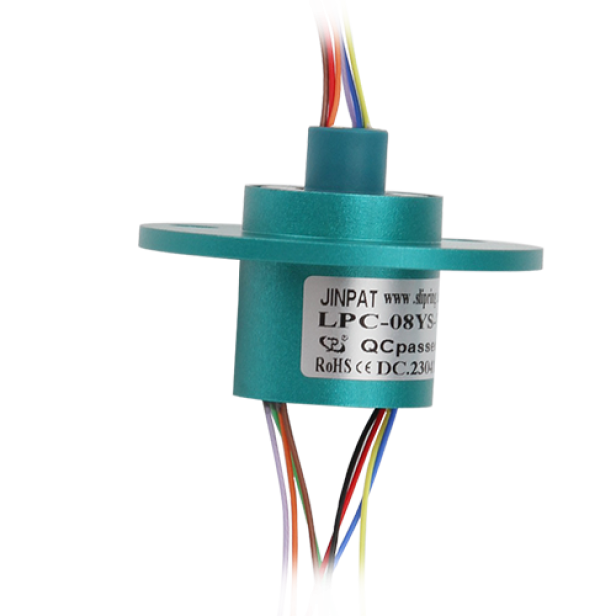

8路中型帽式滑环LPC-08YS

LPC-08YS系列帽式滑环外径ø22*23±0.2,通道8路,采用国内高标准表面处理工艺,设计精度高,外形小巧,安装方便。触点采用金对金,保证极低接触电阻和超长工作寿命,特别适合于中小型系统,传输微弱控制信号

型号 :    LPC-08YS
电压 :    0~240V AC/DC
电流(A) :    2A
转速 :    0~60rpm
通路数 :    8路
外径x长度(mm) :    φ22~23mm
请联系我们 LPC-08YS外形图.pdf

LPC-08YS帽式滑环外径ø22*23±0.2,通道8路,采用国内高标准表面处理工艺,设计精度高,外形小巧,安装方便。触点采用金对金,保证极低接触电阻和超长工作寿命,特别适合于中小型系统,传输微弱控制信号,可提供不同电气通路组合滑环,如视频,控制,传感,密封等级,工业以太网等。


如有特殊需求,请即联系我们,以便我们的销售工程师为您推荐滑环型号或设计定制滑环。



电子电气特性 机械特性
环路数 总计 8路 工作转速

0~60rpm

(360度正反转)

详细 8路2A 触点材质 金对金
工作电压 0~240V  AV/DC
壳体材质 工程塑料
耐压强度 ≥500VAC@50HZ
导线长度 定子:250±5mm   转子:250±5mm
绝缘电阻 ≥100MΩ@500VDC 动态电阻波动值 ≤35mΩ
环境特性 其它
工作温度 -20°C~+60°C 应用领域 /
工作湿度 ≤60%RH
其他 /
防护等级 IP40

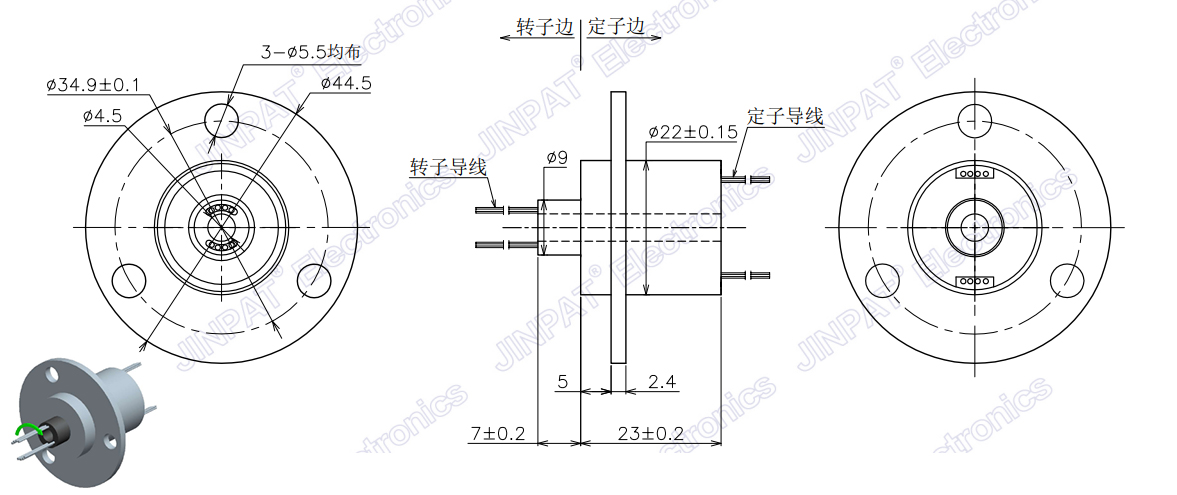

 LPC-08YS 外形图






★  采用国内领先的JUN工级别高标准表面处理技术,内部结构更为精密和紧凑


★  采用金对金触点设计,保证了设备的稳定性和使用寿命,主要用于民用、商用领域


★  运转平滑,结构紧凑,低力矩,兼容数据总线协议


★  定子线和转子线两面对应使用彩色导线,使电路连接简单化


★  导电环采用90度角V型槽设计,具有顺畅旋转,低力矩和低电气噪音的性能

★   出线方向                             ★   转速

★   法兰安装                             ★   导线长度

★   密封等级                             ★   外壳材质

★   JUN用级别                          ★   导线末端接插件

★   高温环境下                          ★   插接头和热缩管

晶沛电子专业滑环制造商,已获评国家专精特新小巨人企业称号。

晶沛技术实力强大,拥有超过10000种滑环方案图纸数据库产品畅销全球


产品选型指引:


:LPC 系列 36 产品,4 路 5A,2 组 USB2.0,防护等级 IP65 产品型号为:LPC-36-0405-02U2-IP65(JPXX-XX-XX)

:使用 LPC-18 改制,4 路 5A,2 组百兆以太网,防护等级 IP40,帽套为倒装结构 产品型号为:LPC-18YD-0405-02E2(JPXX-XX-XX)


★   云台                                       ★   机器人


★   医疗设备                                 ★   雷达天线


★   旋转工作台                              ★   展览/显示设备


★   电气测试设备                           ★   小型风力发电机


★   CCTV安防监控设备                   ★   制造和处理控制设备
