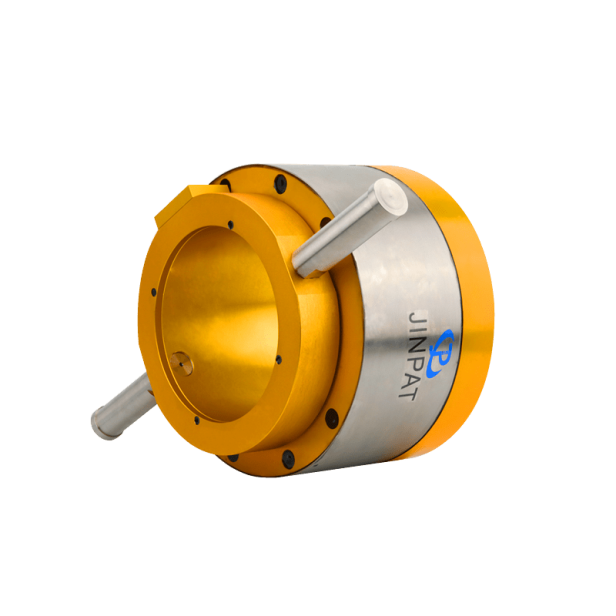

100T全地面起重机滑环

工程机械滑环又称为中心集电器、滑环，导电滑环，集电环，主要应用于：电缆卷筒（陆地和船用）、消防车、起重机、挖机、吊臂、高空作业车、机器人

型号 :    LPTS000-0430-0210-06S
电压 :    36VDC
转速 :    0~100rpm
通路数 :    12路
外径x长度(mm) :    /
请联系我们

晶沛工程机械滑环为保障能够在极端环境下工作，滑环采用金属外壳防护和特殊密封结构，防护等级最高可达IP68。

内部采用高防震设计，抗震强度≥4.5G。抗低温特殊设计保证滑环可在-50°~+120℃正常工作，功率环最高可过载600A电流。全金属结构，高精度高防震设计； IP67防护等级设计； 快速接插件设计，安装方便快捷； 支持电源和信号混合传输。

还可以根据客户需求设计带编码器、传感器、角度限位功能的滑环，解决高功率输出、信号传输、以及防水、防尘、耐低温的要求。


如有特殊需求，请及时联系我们，以便我们的销售工程师为您推荐合适的滑环型号和定制方案。


LPTS000-0430-0210-06S外形图


电子电气特性 机械特性
环路数 总计

12路

 工作转速 0~100rpm
详细 4*30A+2*10A+3*5A+4 CAN总线+1*油门信号 触点材质 贵金属
工作电压 36VDC 壳体材质 铝合金
耐压强度

≥500VAC@50Hz

 导线长度

定子:3500mm

转子:1500mm
绝缘电阻

≥500MΩ@500VDC

 动态电阻波动值 /
环境特性
 其它
工作温度 -30°C~+80°C 应用领域 /
工作湿度

≤95%RH

 寿命 可定制
防护等级
 IP67 其他 /




产品优势


防水性能优良，达到IP67，满足室外工作环境


功率、普通信号、油门信号、CAN总线信号等多通道传输等



满足12T~350T起重量的机型要求


大过孔系列，过孔200mm


产品特性


功率与信号混合传输


大过孔设计


正装，防护等级IP67


免维护

◙  功率、信号环路                                 ◙  工作转速


◙  导线接插方式                                    ◙  导线长度


◙  安装尺寸


晶沛电子是专业滑环制造商，年营业额近3亿元人民币，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球。

产品选型指引说明：

LPT025-0615-02U2表示:
空心轴滑环，过孔25.4mn，6路15A，2组USB2.0信号

LPTO00-0210-02E2FS-01A表示:
电气组合空心轴滑环，实心无过孔，2路10L，2组100ps以太网信号，可防水《含IP65以下》，1路过气

LPPO00-02-02L-03G表示:
气液旋转关节《气液滑环》，实心无过孔，2路过气，2路过液体，3路过油类


◙   100T全地面起重机
