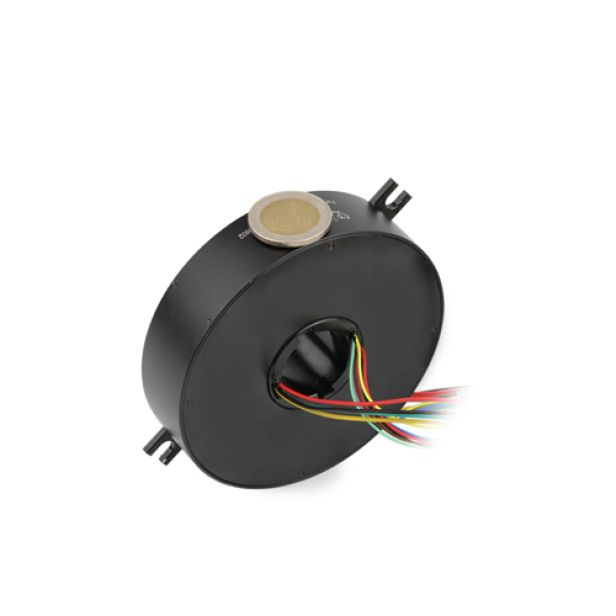

工业自动化盘式滑环系列

型号 :    LPK025-0610
电压 :    240VAC/DC
电流(A) :    10A/信号
转速 :    0~100rpm
通路数 :    6路
请联系我们

晶沛电子盘式滑环是一种扁平式大口径滑环，用在有高度限制的旋转系统中，也叫盘式导电滑环、盘片滑环、径向滑环等。通过在平面径向空间上的扩展来降低垂直上的高度。盘式滑环与帽式滑环、过孔导电滑环的工作原理相似但结构略有不同。盘式滑环通过弹片电刷与环道围绕同心圆接触来传递电流和信号，弹片电刷焊接在同心圆顶部作定子。为了确保弹片高度保持一直，可以采用自动化焊机及优质弹片。





电子电气特性


 机械特性
 环境环境特性


通道数

6路

 工作转速 0~100rpm或更高 工作温度 -40°C~+80°C

工作电流


10A/信号

（可根据需求定制）

 触点材料 贵金属 工作湿度 ≤60%RH 以下
工作电压


240VAC/DC

 壳体材料 铝合金 IP防护等级 IP51
耐压强度


500VAC@50Hz


 导线规格

定制

 其他
绝缘电阻


500MΩ@500VDC


 导线长度

定子：300mm

转子：3000mm

 寿命 可定制
动态电阻波动值


≤35mΩ
(以50rpm运转)


 力矩 0.3N.m(参考值)





▅ 能够传输6路10A电流


▅ 双精密滚动轴承支撑，低扭矩。


▅ 产品精度高，优良的传输性能，运转稳定、可靠


▅ 厚度尺寸仅25mm,专门为轴向空间比较紧凑的场合设计,免维护


▅ 低力矩，精密双轴承支撑，运行稳定


▅ 使用了国外进口的电刷弹片，可以达到更高的寿命

▅ 内径、外径、长度                 ▅  工作速度


▅ 更多通路数                           ▅  信号及电源可单独或混合传输


▅ 电流、电压                           ▅  导线长度


▅ 连接端子                              ▅  外壳颜色


▅ 防护等级                              ▅   出线方向

晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球


▅ 工业自动化
