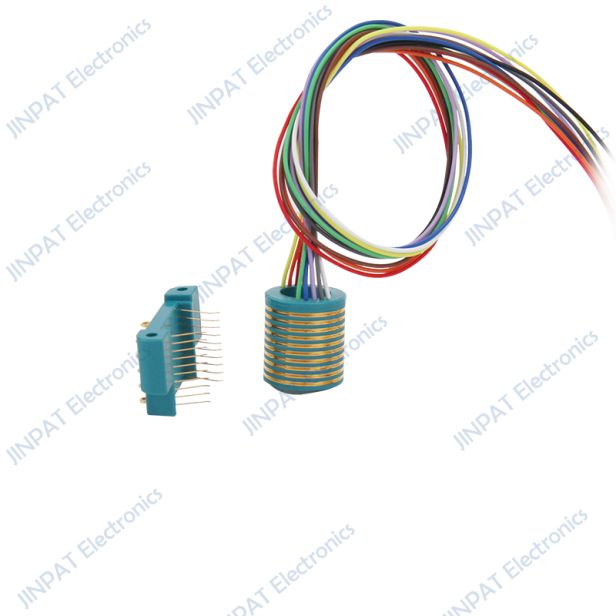

LPS分离式滑环由分离的转子和接触刷组合，其转子部分可带通孔，用于穿轴，能更好的配合客户系统中的空间限制和安装需求，同时可根据您的具体需求定制各种类似的分离式滑环，定子和转子分离，插针代替导线接触，传输大电流10路转子和接触刷组合，中心过孔和无过孔供选择滑环。
| 型号 : | LPS-10C |
| 电压 : | 0~240V AC/DC |
| 电流(A) : | 2A |
| 转速 : | 100rpm |
| 通路数 : | 10路 |
| 外径x长度(mm) : | 转子：φ15.73*17.3 定子30*5.5*17.3 |

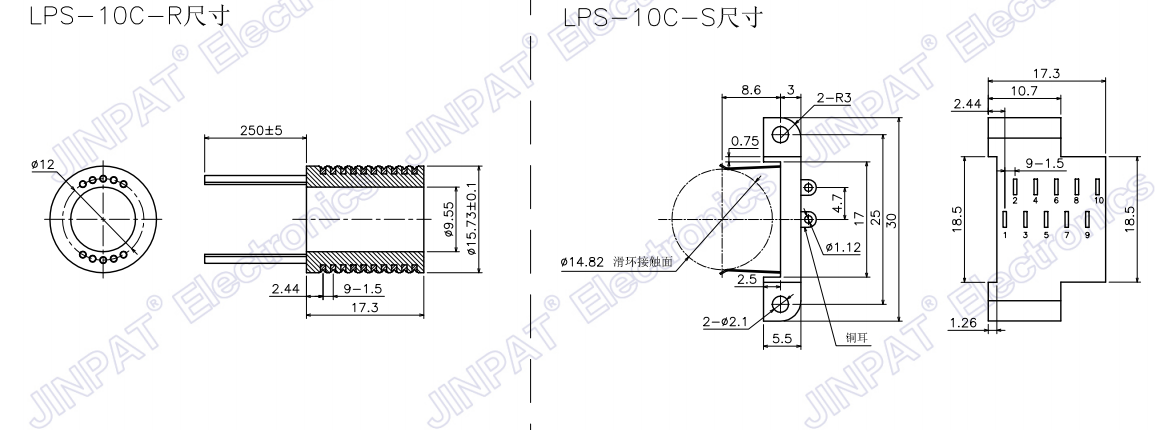

LPS-10C外形图.pdf
LPS分离式滑环由分离的转子和接触刷组合，其转子部分可带通孔，用于穿轴，能更好的配合客户系统中的空间限制和安装需求，同时可根据您的具体需求定制各种类似的分离式滑环，定子和转子分离，插针代替导线接触，传输大电流10路转子和接触刷组合，中心过孔和无过孔供选择滑环。
如有特殊需求，请即联系我们，以便我们的销售工程师为您推荐滑环型号或设计定制滑环。
| 电子电气特性 | 机械特性 | |||
| 环路数 | 总计 | 10路 | 工作转速 | 0~100rpm |
| 详细 | 10路2A | 触点材质 | 金对金 | |
| 工作电压 |
0~240V AV/DC |
壳体材质 | 工程塑料（孔雀蓝） | |
| 耐压强度 |
≥500VAC@50HZ |
导线长度 |
转子：250±5mm 定子：铜耳 |
|
| 绝缘电阻 | 100MΩ@500VDC | 动态电阻波动值 | ≤35mΩ（在5rpm下运行） | |
| 环境特性 | 其它 | |||
| 工作温度 | -20°C~+60°C | 应用领域 | / | |
| 工作湿度 | ≤60%RH |
其他 | / | |
| 防护等级 | IP00 | |||
LPC-10 外形图
★ 设计精度极高
★ 表面处理采用国内高标准技术
★ 接触电阻低，寿命长，低力矩,运行可靠
★ 贵金属接触保证超长工作寿命
★ 特别适合于小型旋转系统传输微弱控制信号
★ 出线方向 ★ 转速
★ 通路数 ★ 导线长度
★ 防护等级 ★ 外壳材质
★ 电流 ★ 外形
