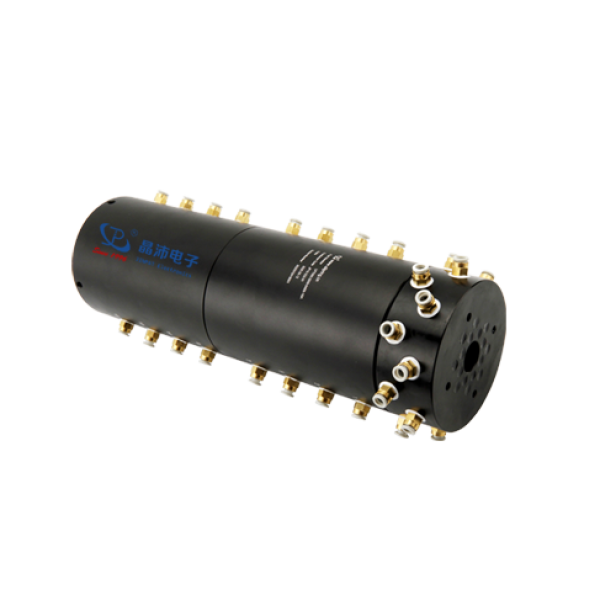

自动化设备气液电集成滑环

型号 :    LPT000-3201-16A
电压 :    0~24V
电流(A) :    /
转速 :    0~10RPM
通路数 :    48路
请联系我们

自动化设备气液电集成滑环与液体或气流联转环的转动解决方案，故又称电联转接头或自动化设备气液电集成滑环。
工业技术的发展，一些特殊的工业机器对电气滑环的要求越来越高。为了满足一些特殊工业机器对气液滑环的需求，晶沛电子最终开发出一种专门满足这些特殊工业机器对电液滑环要求的产品，弥补了现有滑环只能传递动力，不能传递气流和液体的缺点。它可满足1亿转、90 V型槽设计、360°平滑无限制转动、低扭矩、低磨损、低电噪声、更高的传动率、更稳定的传动要求，可满足更多领域的需求。



电子电气特性 机械特性
路数
 总路数 48CKT 工作转速 0~10RPM
环路详情 16*（2*1A+屏蔽） 触点材料 金对金
额定电压 0~24V 壳体材料 铝合金
绝缘电阻
 ≥100MΩ@500VDC(功率)
≥10MΩ@100VDC（信号)		 导线长度

定子：6000mm

转子：13000mm
耐压强度 ≥500VAC@50Hz(功率）
≥100VAC@50Hz（信号) 		气液滑环参数
环境特性
 通道 1~16
工作温度 -20°C~+60°C 接头螺纹 G1/8
气管尺寸 φ4-φ8
工作湿度 ≤60%RH 孔口流量 φ5.5
IP防护等级 IP40
 介质类型 空气
最大工作压力 10bar



▅ 集成滑环有集成气液电气有三种结构可供选择。


▅ 第一种是气液滑环各采用一个主轴，两个主轴用螺栓连接，这也是所有气液电集成滑环中最常见的一种。


▅ 第二种类型是气液滑环与电气滑环共用一个主轴，适用于气液滑环通道较少的气液集成滑环。


▅ 第三种为双层结构滑环，气液模块位于滑环的中心或外部，具有较高的灵活性。


▅ 当气液滑环在外层时，气液滑环通道的数量支持多种选择

▅ 内径

▅ 外径

▅ 路数

▅  电流&电压

▅ 导线长度、连接端子

▅  壳体材质及颜色

▅ 防护等级

▅ 信号及 电源可单独或混合传输


晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球


▅  自动化设备
