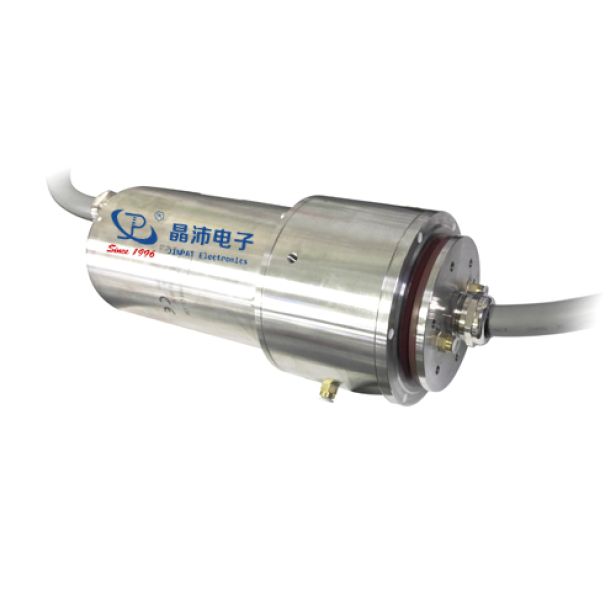

气液电集成滑环系列

型号 :    LPT000-0240-10S-04A
电压 :    240V AC/DC
电流(A) :    2路40A，10路信号
转速 :    0~100rpm
通路数 :    4路
请联系我们

气流（液体）电滑环式组合集成电路滑环和气流通道滑环成一个整体,使结构相对较小,方便安装和使用,并实现同步转动的气流源和电源供应在一个滑环,不仅实现无限转动,而且具有较高的安全性和良好的可靠性。
气液滑环部分心轴按一定间隔安装铜环，外壳绝缘子上安装电刷;的心轴滑动环的一部分气流通道提供气流路径组成的一个轴部分和径向部分,和提供的壳是一个环形气流通道和一个通风连接孔位置对应于气流通道的径向部分,和一个特殊的气流泄漏流渠道提供防止可燃气流燃烧由于意外泄漏甚至爆炸。



气液滑环参数
 机械特性
 电子电气特性

通道数

 4(可定制) 工作转速 0~100rpm 通路数
气管外径 φ10mm 触点材料 贵金属 工作电流 2路40A，10路信号
最大工作压力 5M怕（可定制） 壳体材料 金属（可选） 工作电压 240V AC/DC
介质 压缩空气、惰性气体、
冷却水、液压油等		 导线规格 AWG20#/AWG14
#铁氟龙导线 		耐压强度

≥500VAC@50Hz
环境特性
 导线长度 300mm（可选）
 绝缘电阻 500mΩ@500VDC
工作温度 -20℃~+60℃ 寿命
工作湿度 ≤60%RH 寿命 可定制
 动态电阻波动值
 ≤30mΩ
IP防护等级 IP65（可选）


▅ 传输动力电源，编码器信号、电磁阀信号、开关信号，RS422、RS485、Can-Bus、以太网、USB等各类信号


▅ 可传输压缩空气、氮气、冷却水、液压油等各类介质


▅ 可360度传输图形视频信号甚至高清信号


▅ 可在潮湿、海水等恶劣环境中正常工作


▅ 可集成动力电源及各类信号传输


▅ 采用德国最先进的动态旋转密封结构，有效的达到密封效果

▅ 内径                                   ▅ 外径


▅ 路数                                    ▅  电流&电压


▅ 导线长度、连接端子             ▅  壳体材质及颜色


▅ 防护等级                              ▅ 信号及 电源可单独或混合传输





晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球






▅ 自动化设备
