1路5A，过孔直径∅84mm，盘式滑环LPKS084-0105

LPKS084-0105盘式滑环，过孔直径∅84mm，1路5A通道，是专门为对轴向空间有限制的设备提供的解决方案，其环道采用同心圆方式布置在同一水平面上，极大地节省了高度空间；采用先进的纤维刷技术，采用高端接触材料，保证集电环低摩擦，低接触电阻，无摩擦碎片。

型号 :    LPKS084-0105
电压 :    240V
电流(A) :    5A
转速 :    0~100rpm
通路数 :    1
外径x长度(mm) :    /
内径 :    /
外径 :    /
请联系我们

LPKS084-0105盘式滑环，过孔直径∅84mm，1路5A通道，是专门为对轴向空间有限制的设备提供的解决方案，其环道采用同心圆方式布置在同一水平面上，极大地节省了高度空间；采用先进的纤维刷技术，采用高端接触材料，保证集电环低摩擦，低接触电阻，无摩擦碎片。

如有特殊需求，请即联系我们，以便我们的销售工程师为您推荐滑环型号或设计定制滑环。


电子电气特性

机械特性
环路数 总计 1路 工作转速 0~100rpm
详细 5A 过孔直径 ∅84
工作电压 240V
 触点材质 贵金属
耐压强度 300VAC@50Hz
 壳体材质 FR-4
绝缘电阻 ≥300MΩ@300VDC 导线长度 定子：300mm  转子：300mm

环境特性

 其它
工作温度 -20°C~+60°C 应用领域 /
工作湿度 ≤60%RH
 其他 /
防护等级 / 注："P"代表功率，"S"代表信号

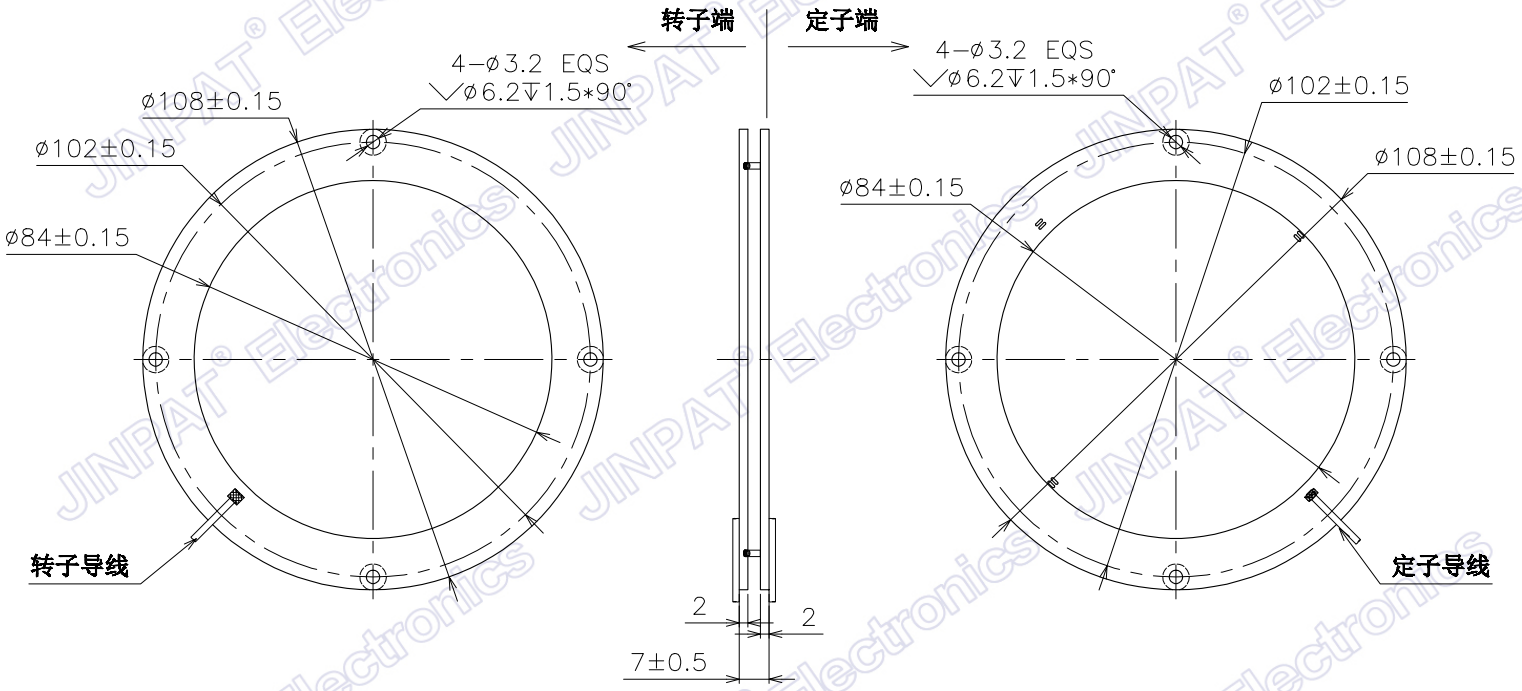

LPKS084-0105 外形图


★  产品厚度小，最小厚度可达5.4mm


★  传输模拟和数字信号


★  抗冲击振动，免维护


★  功率与信号混合传输，信号类别如下：

  • 以太网：速率（10Mbps/100Mbps/1000Mbps）

  • 工业以太网：ProfiNet, Powerlink, SercosIII, EtherCAT, EtherNet/IP等

  • 高清视频：SDI, LVDS等

  • 串口通信：RS232, RS485, RS422等

  • 通用串行总线：USB2.0

  • 工业现场总线：CANBus, CC-Link, InterBus, DeviceNet, ProfiBus等

  • 传感器信号：热电阻, 热电偶, 应变片等

★  内径，外径                           ★  路数

★ 电流&电压                            ★  导线长度、连接端子

★ 壳体材质                               ★  颜色

★ 防护等级                               ★  信号及电源可单独或混合传输

晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球


产品选型指引：

例：LPT025-0615-02U2表示：
       空心轴滑环，过孔25mm，6路15A，2组USB2.0信号

       LPT000-0210-02E2FS-01A表示：
       电气组合空心轴滑环，实心无过孔，2路10A，2组100mbps以太网信号，可防水(含IP65以下)，1路过气

LPX 选型指引(6).jpg

★   工业自动化                              ★   医疗设备


★   雷达天线                                 ★   测量仪器


★   旋转门设备                              ★   机器人


★   照明灯饰                                 ★   JUN用装甲车
