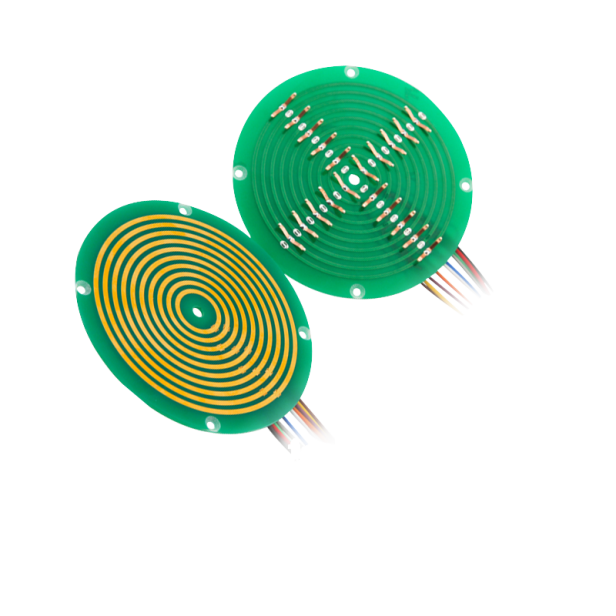

LPKS005系列盘式滑环，过孔直径∅5mm，是专门为对轴向空间有限制的设备提供的解决方案，其环道采用同心圆方式布置在同一水平面上，极大地节省了高度空间；采用先进的纤维刷技术，采用高端接触材料，保证集电环低摩擦，低接触电阻，无摩擦碎片。
| 型号 : | LPKS005系列 |
| 电压 : | 240V |
| 电流(A) : | 5A |
| 转速 : | 0~100rpm |
| 通路数 : | 1~10 |
| 外径x长度(mm) : | / |
| 内径 : | / |
| 外径 : | / |
服务热线
0755-29534903
LPKS005系列盘式滑环，过孔直径∅5mm，是专门为对轴向空间有限制的设备提供的解决方案，其环道采用同心圆方式布置在同一水平面上，极大地节省了高度空间；采用先进的纤维刷技术，采用高端接触材料，保证集电环低摩擦，低接触电阻，无摩擦碎片。
| 型号 : | LPKS005系列 |
| 电压 : | 240V |
| 电流(A) : | 5A |
| 转速 : | 0~100rpm |
| 通路数 : | 1~10 |
| 外径x长度(mm) : | / |
| 内径 : | / |
| 外径 : | / |
LPKS005系列盘式滑环，过孔直径∅5mm，是专门为对轴向空间有限制的设备提供的解决方案，其环道采用同心圆方式布置在同一水平面上，极大地节省了高度空间；采用先进的纤维刷技术，采用高端接触材料，保证集电环低摩擦，低接触电阻，无摩擦碎片。
如有特殊需求，请即联系我们，以便我们的销售工程师为您推荐滑环型号或设计定制滑环。
电子电气特性 |
机械特性 |
|||
| 环路数 | 总计 | 1~10路 | 工作转速 | 0~100rpm |
| 详细 | 2A | 过孔直径 | ∅5 | |
| 工作电压 |
240V |
触点材质 | 贵金属 | |
| 耐压强度 |
300VAC@50Hz |
壳体材质 | FR-4 |
|
| 绝缘电阻 | ≥300MΩ@300VDC | 导线长度 | 定子：300mm 转子：300mm | |
环境特性 |
其它 | |||
| 工作温度 | -20°C~+60°C | 应用领域 | / | |
| 工作湿度 | ≤60%RH |
其他 | / | |
| 防护等级 | / |
注："P"代表功率，"S"代表信号 |
||

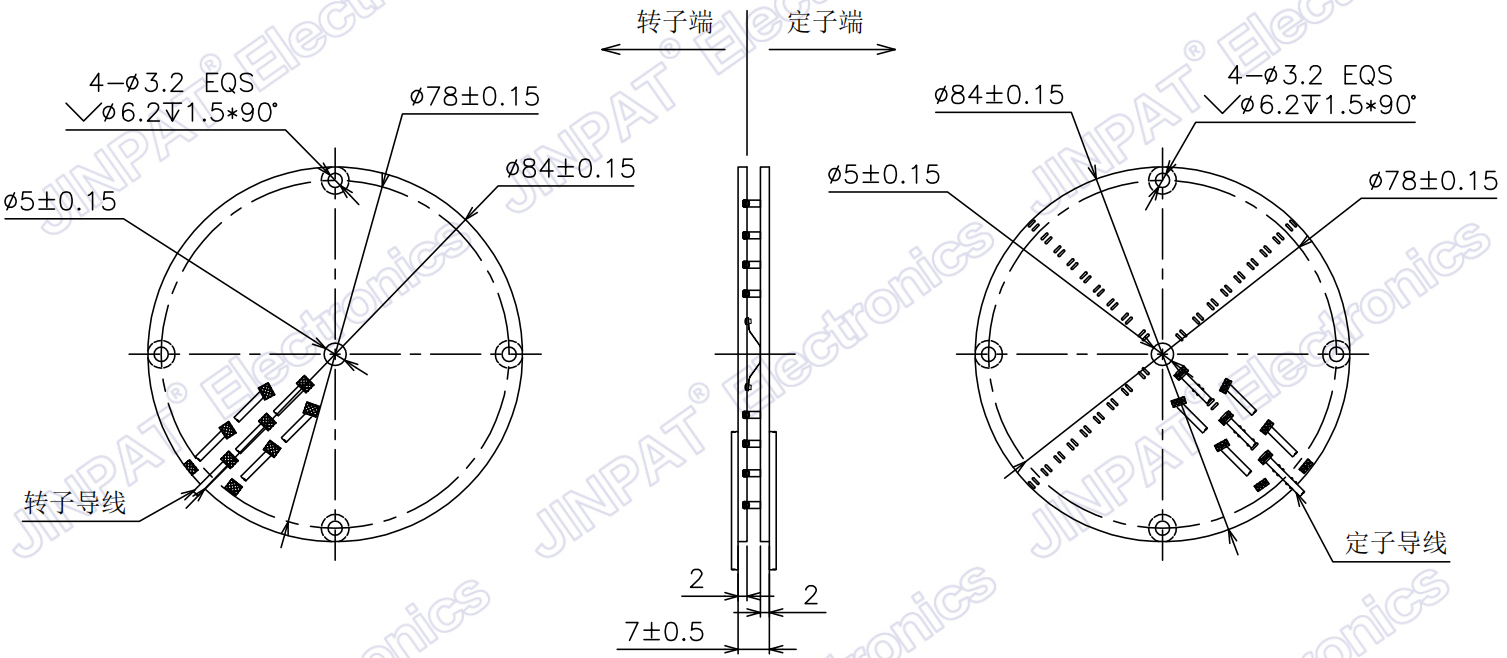

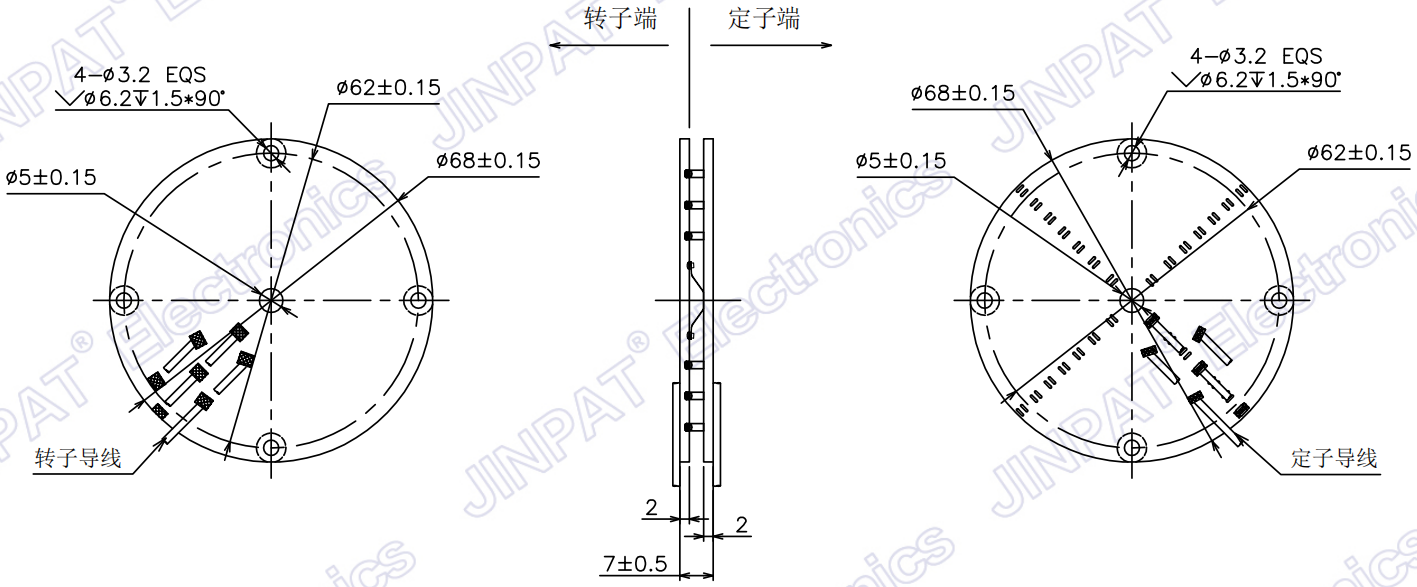

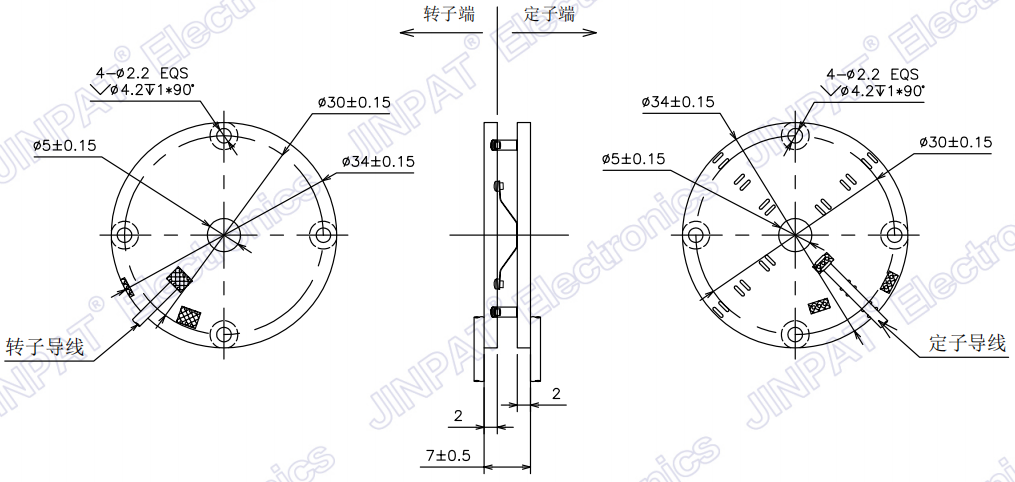

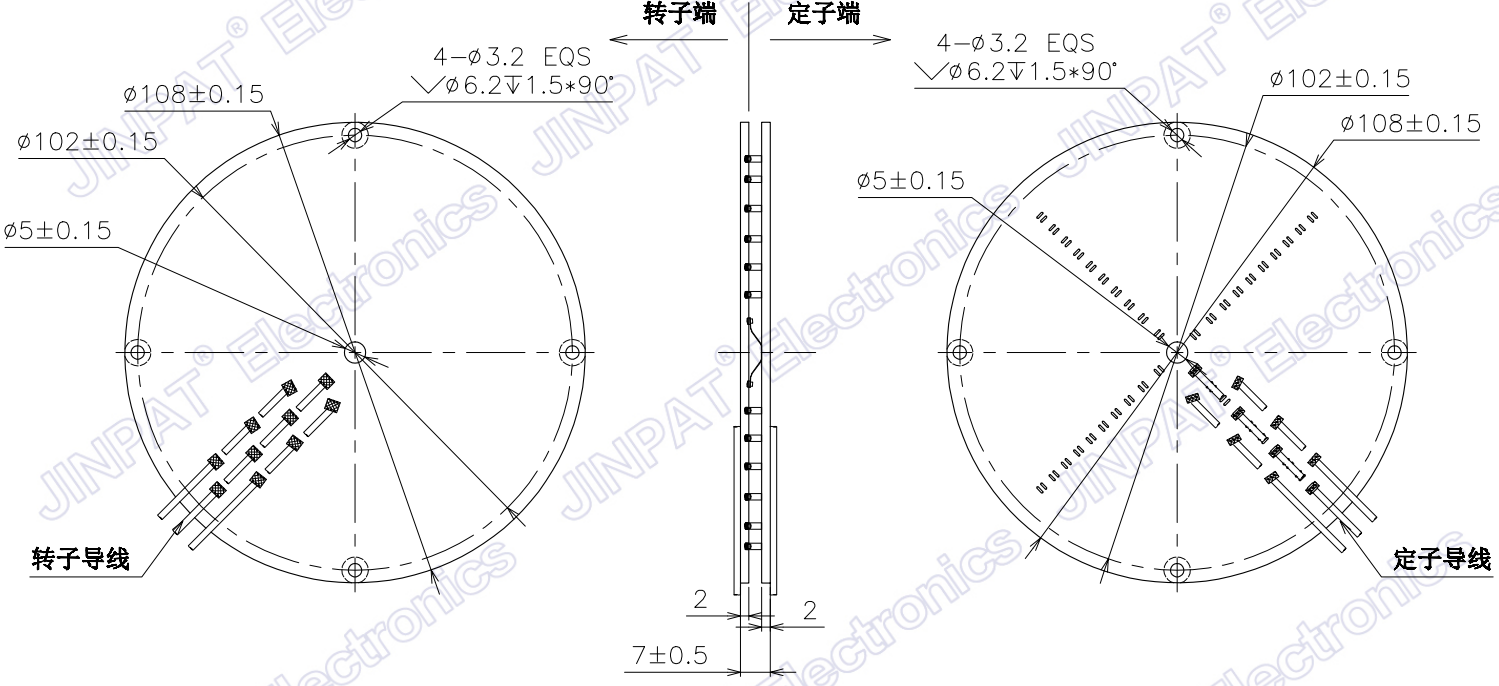

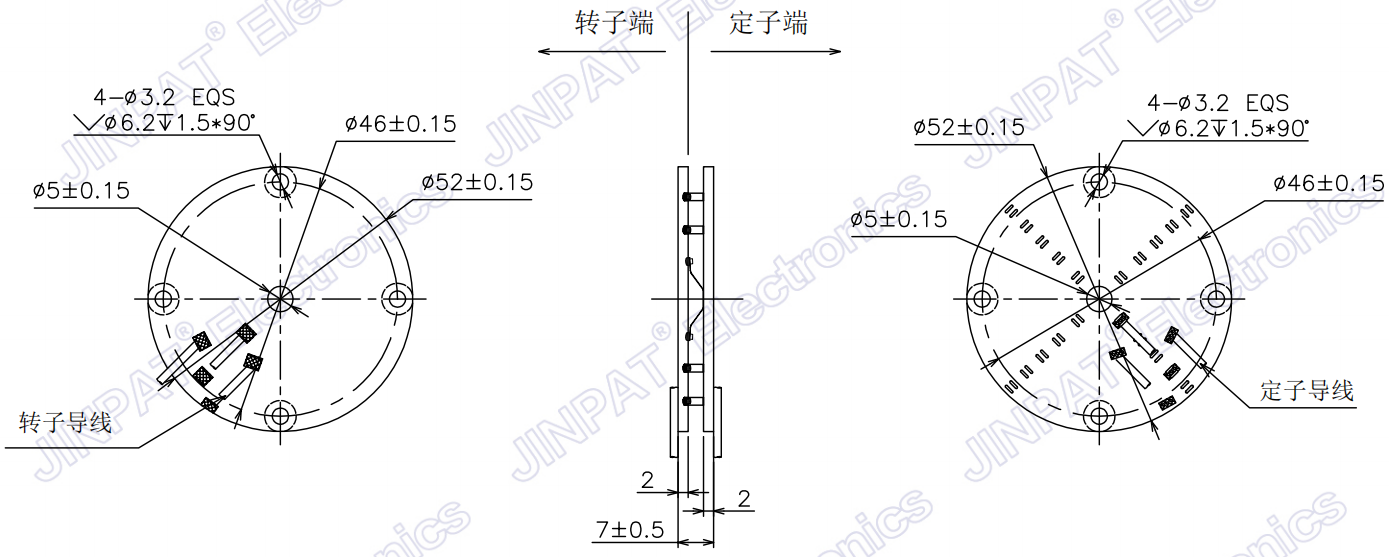

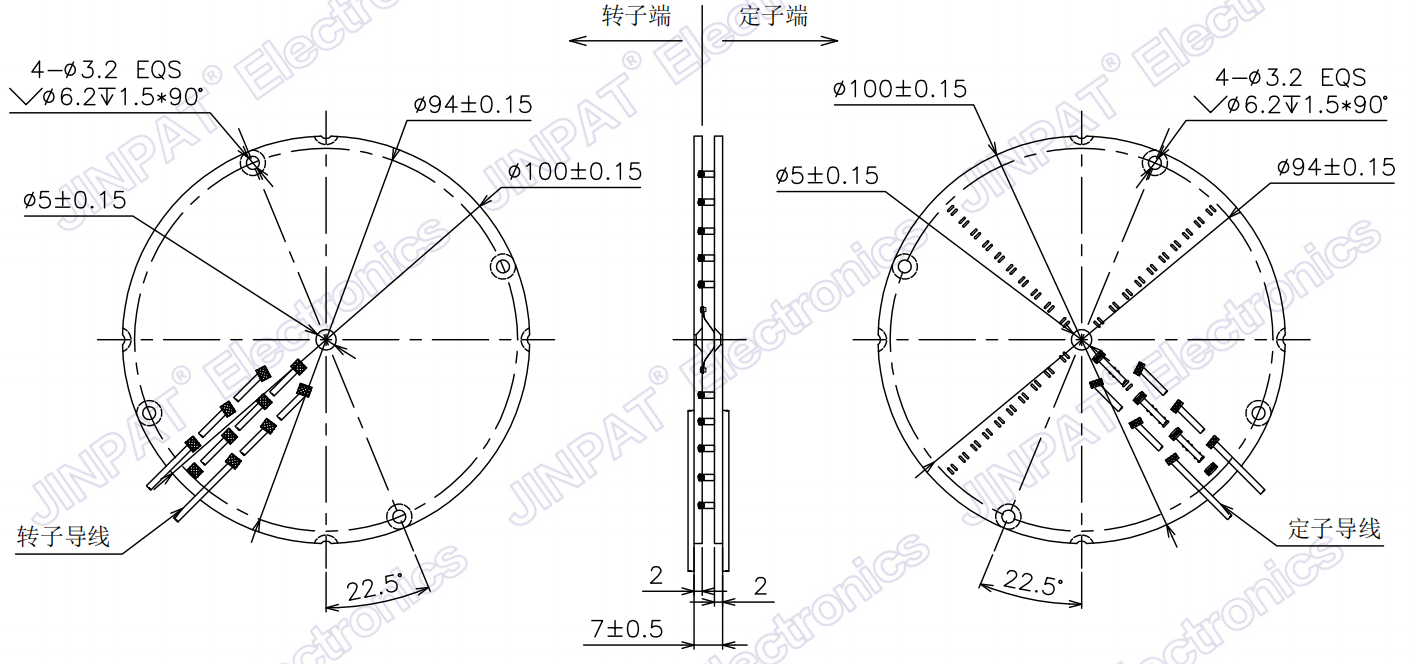

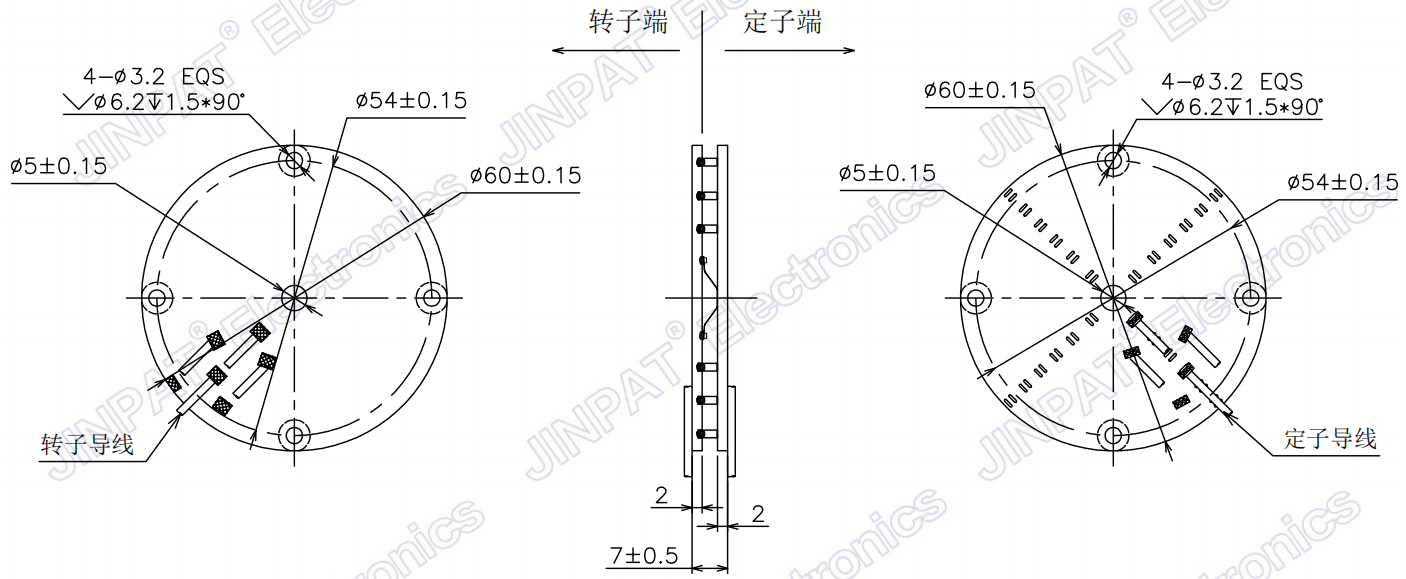

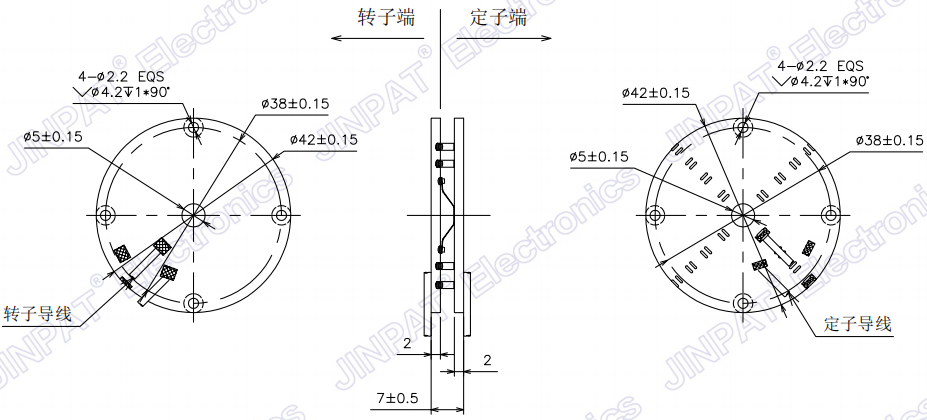

LPKS005-0105 外形图
LPKS005-0205 外形图
LPKS005-0305 外形图
LPKS005-0405 外形图
LPKS005-0505 外形图
LPKS005-0605 外形图
LPKS005-0705 外形图
LPKS005-0805 外形图
LPKS005-0905 外形图
LPKS005-1005 外形图
★ 产品厚度小，最小厚度可达5.4mm
★ 传输模拟和数字信号
★ 抗冲击振动，免维护
★ 功率与信号混合传输，信号类别如下：
以太网：速率（10Mbps/100Mbps/1000Mbps）
工业以太网：ProfiNet, Powerlink, SercosIII, EtherCAT, EtherNet/IP等
高清视频：SDI, LVDS等
串口通信：RS232, RS485, RS422等
通用串行总线：USB2.0
工业现场总线：CANBus, CC-Link, InterBus, DeviceNet, ProfiBus等
传感器信号：热电阻, 热电偶, 应变片等
★ 内径，外径 ★ 路数
★ 电流&电压 ★ 导线长度、连接端子
★ 壳体材质 ★ 颜色
★ 防护等级 ★ 信号及电源可单独或混合传输
晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。
晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球
产品选型指引：
例：LPT025-0615-02U2表示：
空心轴滑环，过孔25mm，6路15A，2组USB2.0信号
LPT000-0210-02E2FS-01A表示：
电气组合空心轴滑环，实心无过孔，2路10A，2组100mbps以太网信号，可防水(含IP65以下)，1路过气
★ 工业自动化 ★ 医疗设备
★ 雷达天线 ★ 测量仪器
★ 旋转门设备 ★ 机器人
★ 照明灯饰 ★ JUN用装甲车
