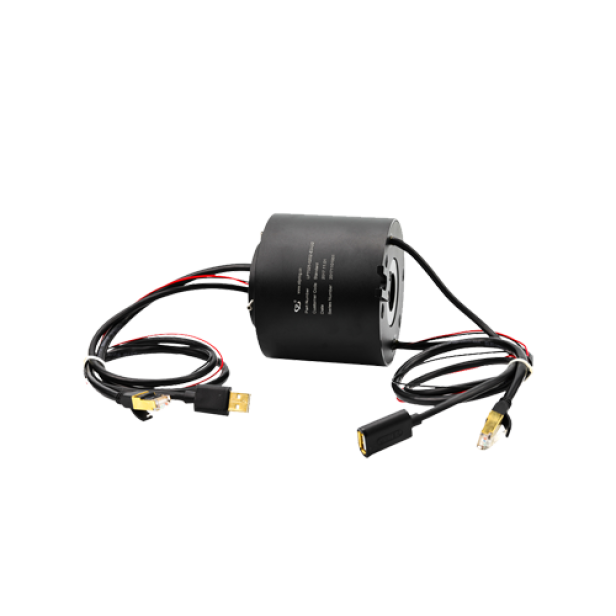

高清视频滑环

型号 :    LPT025-0202-E3-U2
电压 :    /
电流(A) :    2X2A / 1Group 1000Mbps 以太网1组0
转速 :    0~300rpm
通路数 :    16路
请联系我们

高清视频滑环是一种高清晰度多媒体接口，采用数字化视频/音频接口技术，适合影像传输的专用型数字化接口，可同时传送音频和影像信号。HDMI滑环是专为HDMI信号传输设计，最大支持HDMI1.4版本，为解决旋转连接的系统部件之间的高清影音信号传输提供了最佳的技术解决方案。
全称数字分量串行接口，标准由移动图像和电视工程协会(SMPTE)制定，在当今的广播和视频产品领域得到广泛的应用。 SDI滑环是专为SDI信号传输设计，支持HD-SDI、3G-SDI标准，为解决旋转连接的系统部件之间的高清视频信号传输提供了最佳的技术解决方案。

晶沛电子对于以太网滑环，开发无数种方案实验，有非常强的工程团队。




电子电气特性


 机械特性
 环境特性


通道数

16路

 工作转速 0~300rpm 工作温度 -20°C~+60°C

工作电流


2X2A /

1Group 1000Mbps

以太网1组0

 触点材料 贵金属 工作湿度 ≤60%RH
耐压强度


≥500VAC@50Hz(P)
/300VAC@50Hz(S)


 壳体材料 铝合金 IP防护等级 IP50
绝缘电阻


≥500MΩ@500VDC(P)
 ≥100MΩ@300VDC(S)


 内径

φ25.4mm

 其他
寿命 /




▅ 传输速度高，可达1000Mbps。


▅ 能够集成多个信号通道。最大通道容量:8个千兆以太网通道和12个100M以太网通道。


▅ 电力信号与其他复杂信号的混合传输。


▅ 多种滑环型号。千兆以太网滑环可选，内径从0到120mm。100M以太网滑环可选，内径从0到200mm。


▅ 精致的触点材料，确保低电气噪音和超长的使用寿命。


▅ 多种连接器可供选择。


▅ 出线方向                   ▅ 导线长度


▅ 密封等级                    ▅ JUN用级别


▅ 法兰安装                    ▅ 外壳材质


▅ 导线末端接插件           ▅ 插接头和热缩管


▅  转速                          ▅ 高温环境下



晶沛电子专业滑环制造商，已获评国家专精特新小巨人企业称号。

晶沛技术实力强大，拥有超过10000种滑环方案图纸数据库，产品畅销全球



▅  视频信号
