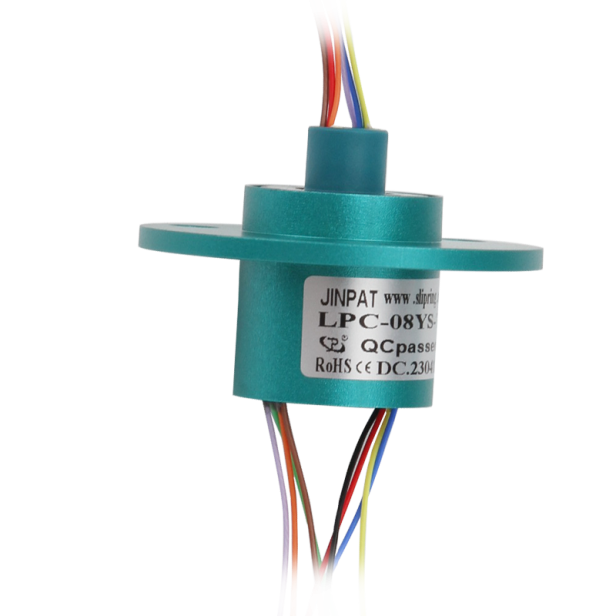

8路中型帽式滑环LPC-08YS

LPC-8YS标准中型帽式滑环，外径为22mm，长度23mm，8路*2A，采用国内高标准表面处理工艺，设计精度高，外形小巧，安装方便。

型号 :    LPC-08YS
电压 :    0~240V AC/DC
转速 :    300rpm
通路数 :    8路
外径x长度(mm) :    ø22*23
请联系我们 LPC-08YS外形图.pdf

LPC-8YS标准中型帽式滑环,外径为22mm，长度23mm，8路*2A，采用国内高标准表面处理工艺，设计精度高，外形小巧，安装方便。触点采用金对金材料，保证低的接触电阻和长的工作寿命，可满足欧美等发达国家和地区的各类环保标准，可定制高寿命。

    ◈可提供高转速、高寿命、高防护滑环定制，可集成多种信号，如：以太网、USB、RS、LVDS、Canbus、FireWire、SDI、HDMI等。

    ◈滑环路数、电流、尺寸、转速、密封等级、外壳材质等可选 ，可量产。


如有特殊需求，请及时联系我们，以便我们的销售工程师为您推荐滑环型号和定制方案。


电子电气特性 机械特性
环路数 总计

8路

 工作转速 0~300rpm
详细 8路2A 触点材质 金对金
工作电压 0~240V AC/DC 壳体材质 工程塑料
耐压强度 ≥500VAC@50Hz 导线长度

定子：250±5mm  转子：250±5mm
绝缘电阻 ≥100MΩ@500VDC 动态电阻波动值 ≤35mΩ
环境特性
 其它
工作温度 -20°C~+60°C 应用领域 /
工作湿度 ≤60%RH 其他 /
防护等级
 IP40



★  采用国内高标准表面处理技术

★  内部结构精密，运转平滑

★  结构紧凑，低力矩，兼容数据总线协议

★  适合于小型旋转系统，传输微弱控制信号

★  导电环采用90度角V型槽设计，具有顺畅旋转，低力矩和低电气噪音的性能

★  采用金对金触点设计，保证了设备的稳定性和使用寿命

★ 出线方向                               ★  转速

★ 法兰安装                               ★  导线长度

★ 密封等级                               ★  导线末端接插件


★ 外壳材质                               ★  插接头和热缩管


★ 高温环境下

产品选型指引：


例：LPC 系列 36 产品，4 路 5A，2 组 USB2.0，防护等级 IP65 产品型号为：LPC-36-0405-02U2-IP65(JPXX-XX-XX)

例：使用 LPC-18 改制，4 路 5A，2 组百兆以太网，防护等级 IP40，帽套为倒装结构 产品型号为：LPC-18YD-0405-02E2(JPXX-XX-XX)


★  云台                                        ★  机器人


★  医疗设备                                 ★   雷达天线


★  旋转工作台                              ★   展览/显示设备


★  电气测试设备                           ★   小型风力发电机


★  CCTV安防监控设备                   ★   制造和处理控制设备
