光纤旋转连接器又称光滑环，光纤旋转接头，光铰链等，采用光纤为数据传输媒体，为解决旋转连接的系统 部件之间的数据传输提供了合适的技术解决方案。
| 型号 : | LPFO-01 |
| 电压 : | / |
| 转速 : | 2000rpm或更高 |
| 通路数 : | 单模或多模 |
| 外径x长度(mm) : | / |
光纤-01合并外形图.pdf
服务热线
0755-29534903
光纤旋转连接器又称光滑环，光纤旋转接头，光铰链等，采用光纤为数据传输媒体，为解决旋转连接的系统 部件之间的数据传输提供了合适的技术解决方案。
| 型号 : | LPFO-01 |
| 电压 : | / |
| 转速 : | 2000rpm或更高 |
| 通路数 : | 单模或多模 |
| 外径x长度(mm) : | / |
光纤-01合并外形图.pdf
光纤旋转连接器又称光滑环，光纤旋转接头，光铰链等，采用光纤为数据传输媒体，为解决旋转连接的系统部件之间的数据传输提供了技术解决方案。适合应用在需要连续或断续旋转，同时又需要从固定位置到旋转位置传送大容量数据、信号的场所，能改善机械性能，简化系统操作，避免因活动关节的旋转对光纤的损害。可以与传统的电滑环配合使用，作为光电混合滑环，传送功率和高速数据。
| 产品规格 | |||
| 光纤类型 | 单模或多模 | 最大转速 | 2000rpm或更高 |
| 通道数量 | 1 | 封装类型 | 两端尾纤 |
工作波长 |
单模:1270-1650nm 多模:650-1300nm |
大约重量 | 10g（不含线缆和连接器） |
| 插入损耗 | ＜2dB | 护套类型 | 0.9/2/3mm(TPU or 铠装) |
| 插入损耗变化量 | ＜0.5dB | 连接器类型 | FC/SC/ST/LC(PC or APC) |
| 回波损耗 |
≥40dB（单模） ≥30dB（多模） |
工作寿命 | ＞2亿转 |
| 最大光功率 | 23dBm | 振动 | GJB150-2009 |
| 工作温度 | -45～+80℃ | 机械冲击 | GJB150-2009 |
| 存储温度 | -55~+85℃ | IP防护 | IP65(更高IP68) |

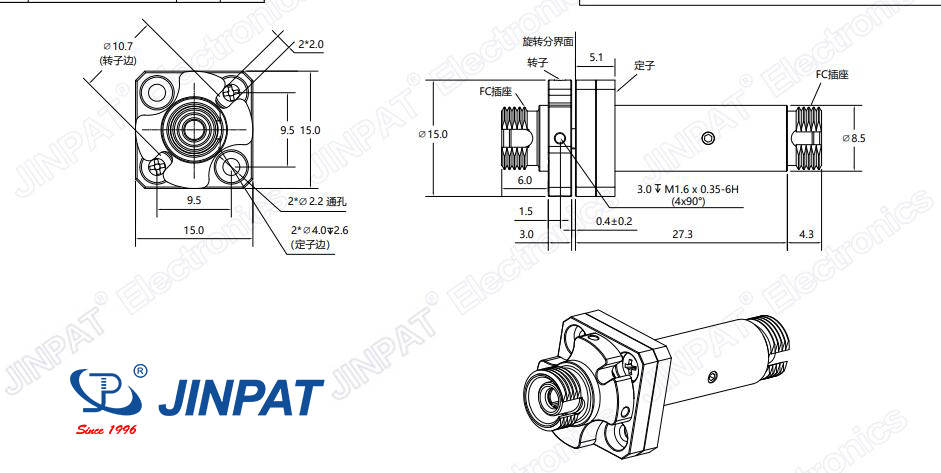

LPFO-01A外形图

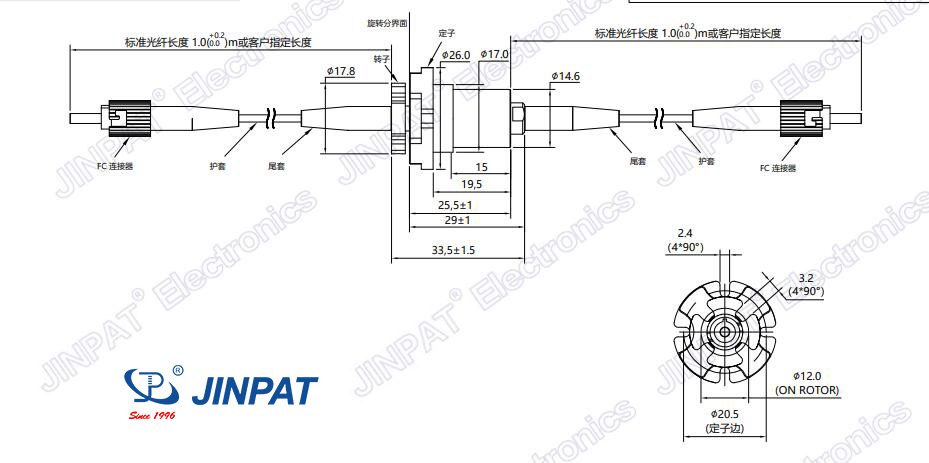

LPFO-01B外形图

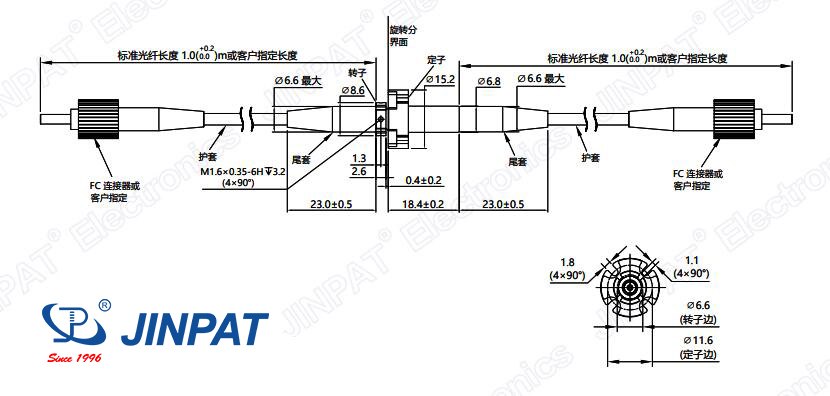

LPFO-01C外形图

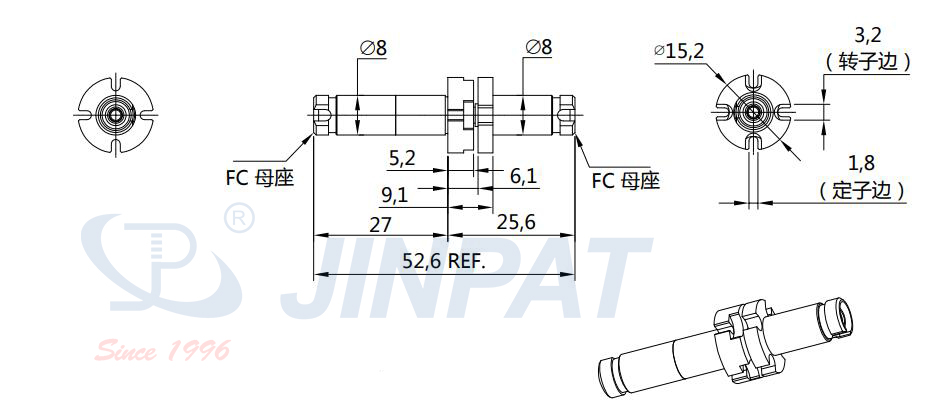

LPFO-01D外形图

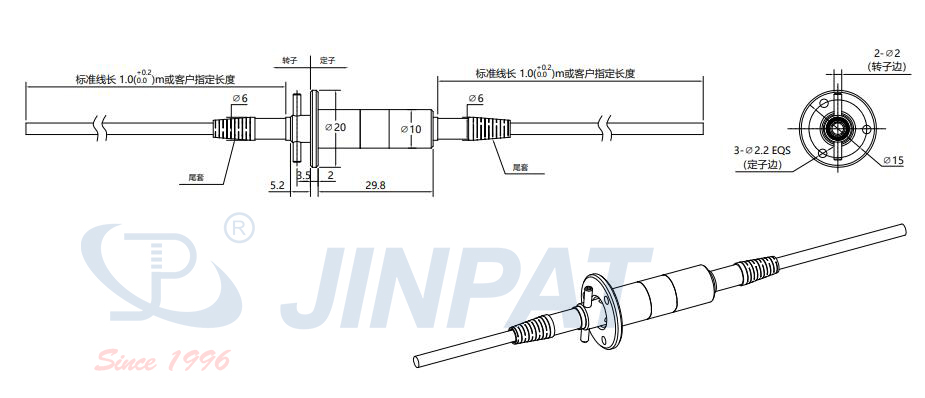

LPFO-01E外形图

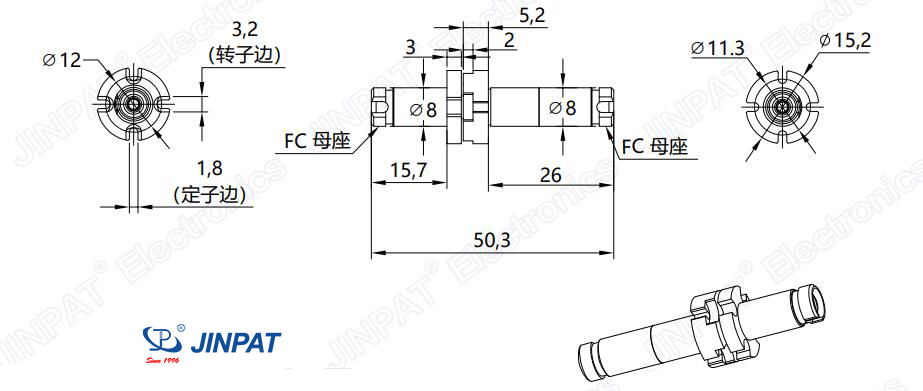

LPFO-01F外形图
LPFO-01N-B外形图
LPFO-01N-E外形图
产品优势：
★ 无接触、无摩擦、寿命长
★ 可组合多种信号如视频、系列数据、网络数据等
★ 用光纤传递信息，无泄密，无电磁干扰
★ 传输带宽大于电连接器，与波分复用器配合使用，可以成倍提高带宽
★ 体积小、重量轻、方便与电滑环集成使用，系统升级换代容易
★ 可以提供单道光纤旋转连接器，还有双通道、四通道、十通道甚至更多通道光纤旋转连接器可选
★ 可以提供光电集成的旋转连接器
★ 光纤传输类型可选，电源与信号的路数、类型可选
★ 单模或多模，单路或多路
★ 外形可定制，外壳材质及驱动连接器可选
高频标准品编码原则
产品型号的流水号生成条件为：外形尺寸、频率有较大的改变，则需生成新的流水号。
例：LPCC-01A，表示1通道带线的高频产品；LPHF-02A，表示2通道不带线的高频产品
LPFO-07C，表示7通道光纤滑环；
★ 机器人
★ 物料输送系统
★ 车辆上的转台
★ 远程控制系统
★ 雷达系统
★ 海工设备
★ 光纤传感等转台（速率台）的高速视频、数字、模拟信号的传输和控制
★ 医疗系统
★ 视频监视系统
★ 海底作业系统
