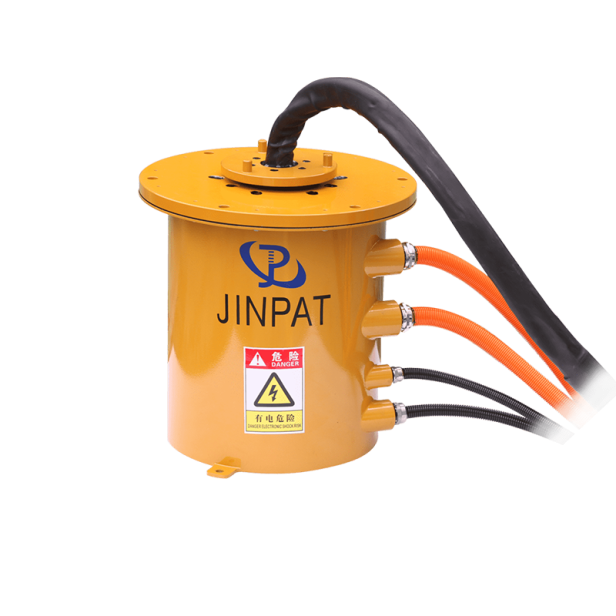

起重机大电流滑环LPA000-02600-0440-12S

LPA000-02600-0440-12S大电流滑环，6路电流通道，12路信号通道，是针对起重机等行业对大电流需求高的特性设计。

型号 :    LPA000-02600-0440-12S
电压 :    450V~750VDC/24V~32VDC
转速 :    10rpm
通路数 :    18
外径x长度(mm) :    /
请联系我们

LPA000-02600-0440-12S大电流滑环，6路电流通道，12路信号通道，合计18路通道，是针对起重机等行业对大电流需求高的特性设计，环间结构多设计成特殊的空架式，维护方便，散热性能好。该系滑环碳刷采用高端进口材料，具有载流量大，粉尘少，运转稳定，可靠性高等优点。

   ◈电压，防护等级，抗震动性，耐腐蚀程度等可定制；

   ◈电流可达每环4000A，或更高；

   ◈可集成电流、电压以及高频、光纤、以太网等信号。


如有其它需求，请联系我们，我们的工程师将为您提供权威专业的意见，为您推荐适合的滑环型号或设计定制滑环！


电子电气特性

 机械特性

通道数

 18路 工作转速 0~10rpm(转子固定，定子旋转)

电流

 2x600A+4x40A+9x信号+2xCANbus信号 过孔直径 /

工作电压

 450V~750VDC/24V~32VDC 触点材质 专业铜碳刷/贵金属
耐压强度

动力环:两路之间>2500V@50Hz

信号环:两路之间>500V@50Hz

 壳体材质 Q235喷涂(黄色)
绝缘电阻

动力环:500Mn@1000VDC

信号环:300MQ@300VDC

 导线长度

转子:高压7m，低压1.8m

定子:高压5m，低压3.5m

环境特性

 其他

工作温度

 -30°C~+80°C 应用领域 起重机

工作湿度

 <95%RH 寿命 可定制

防护等级

 IP67(定子上) /


产品优势

★  维护方便

★  散热性能好

★  铜石墨触电，寿命长

★  载流量大，粉尘少

产品特性

★  运转稳定，可靠性高

★  电流可达每环4000A,或更高

★  可同时支持信号、功率传输

★  超低的动态电阻波动



★ 电压                                       ★ 信号类型

★ 通道数量                                ★ 工作转速

★ 抗震动性                                ★ 壳体材质

★ 耐腐蚀程度                             ★ 信号及电源单独或混合传输


产品选型指引：

LPX 选型指引.jpg

举例说明:

LPT025-0615-02U2表示:

空心轴滑环，过孔25.4mm，6路15A，2组USB2.0信号

LPT000-0210-02E2FS-01A表示:

电气组合空心轴滑环，实心无过孔，2路10A，2组100Mbps以太网信号，可防水(含IP65以下)，1路过气



应用案例：

★  起重机等
